Σύνδεσμος σωλήνων νερού παγόδα τύπου L

Τύποι προϊόντων

Ως επαγγελματίας Κινέζος κατασκευαστής συνδετήρων σωλήνων νερού παγόδα L-Type, η Shenchi προσφέρει δύο βασικούς τύπους προϊόντων:

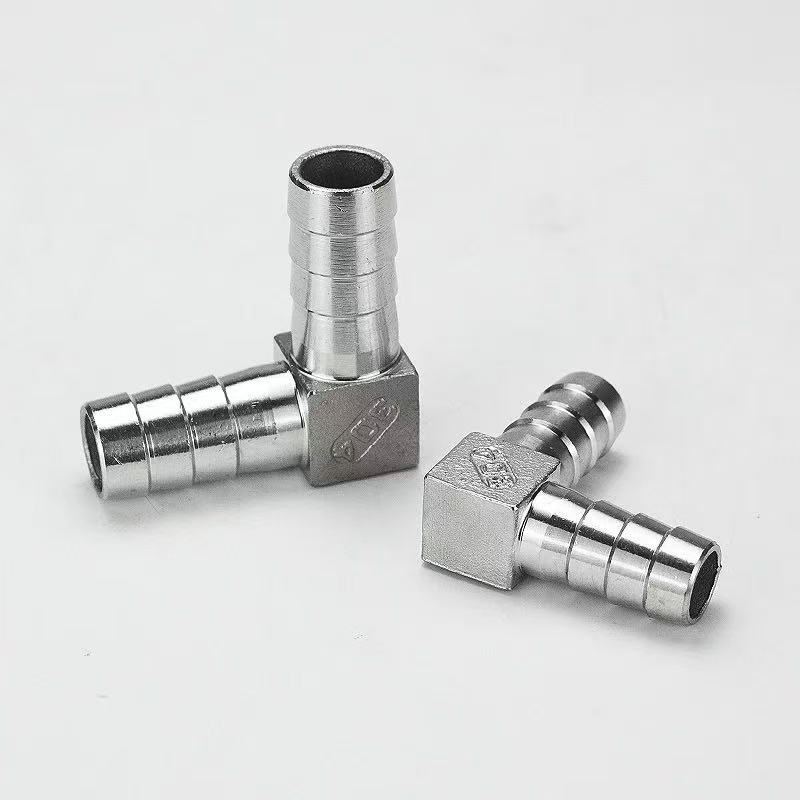

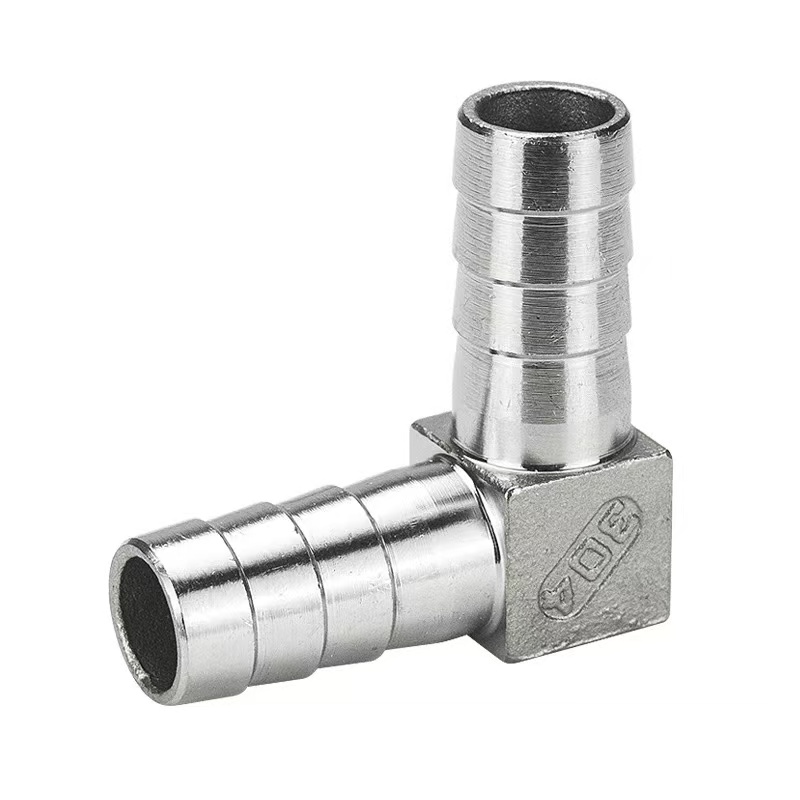

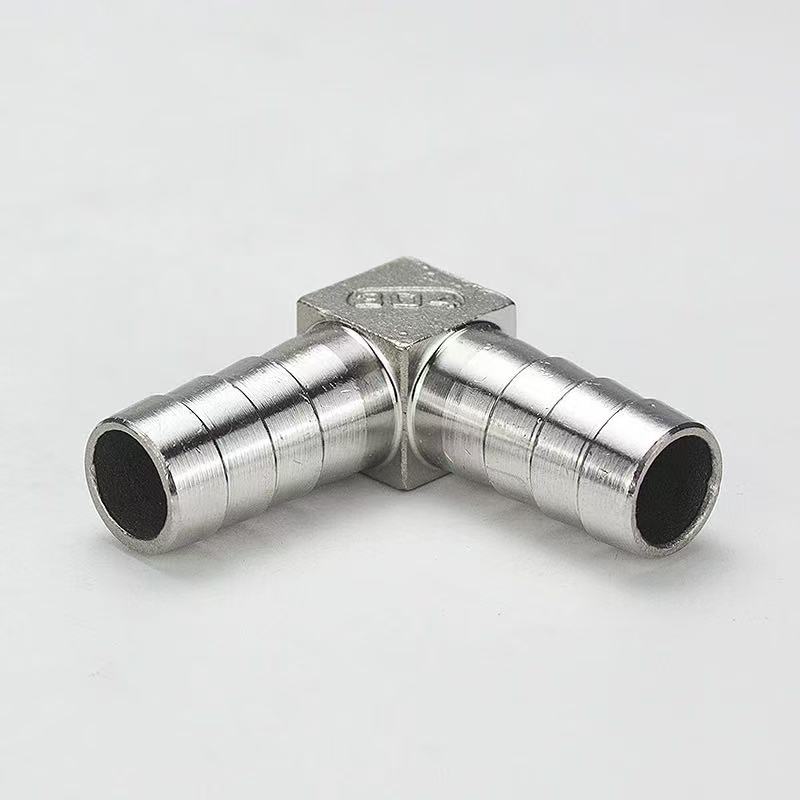

Σύνδεσμος σωλήνων νερού παγόδα τύπου L: Και τα δύο άκρα διαθέτουν μια δομή παγόδας με αγκαθωτά, σχεδιασμένη για τη δημιουργία κατευθυντικής σύνδεσης 90 μοιρών μεταξύ δύο εύκαμπτων σωλήνων.

Σύνδεσμος αρσενικής παγόδας τύπου L: Το ένα άκρο διαθέτει μια δομή παγόδας με αγκαθωτά για σύνδεση σε έναν εύκαμπτο σωλήνα, ενώ το άλλο άκρο διαθέτει εξωτερικά (αρσενικά) σπειρώματα, σχεδιασμένα για τη δημιουργία κατευθυντικής σύνδεσης 90 μοιρών μεταξύ εύκαμπτου σωλήνα και εξοπλισμού με εσωτερική (θηλυκή) θύρα με σπείρωμα.

Και οι δύο τύποι διαθέτουν γωνιακό σχέδιο 90 μοιρών με πανομοιότυπες προδιαγραφές για τα άκρα της παγόδας. Διατίθενται σε μια επιλογή υλικών: ανοξείδωτο ατσάλι 304, ανοξείδωτο ατσάλι 316 λίτρων ή ορείχαλκος. Η βασική διάκριση έγκειται στη μέθοδο σύνδεσης: η πρώτη διευκολύνει μια απευθείας σύνδεση εύκαμπτου σωλήνα με σωλήνα, ενώ η δεύτερη διευκολύνει μια μεταβατική σύνδεση μεταξύ ενός σωλήνα και ενός εξοπλισμού, προσφέροντας έτσι ευέλικτες επιλογές επιλογής για να ταιριάζουν σε διάφορα σενάρια εγκατάστασης.

Ποια είναι η διαφορά μεταξύ του συνδετήρα σωλήνων νερού παγόδα L-type και του συνδέσμου αρσενικής παγόδας τύπου L-τύπου;

Βασική διαφορά: Το Shenchi L-Type Pagoda Water Pipe Connector διαθέτει διεπαφή διπλής ράβδου (και τα δύο άκρα είναι αγκαθωτές κεφαλές παγόδας, σχεδιασμένες για απευθείας σύνδεση με εύκαμπτους σωλήνες). Ο σύνδεσμος αρσενικού σπειρώματος παγόδας τύπου L διαθέτει ένα εξωτερικό σπείρωμα στο ένα άκρο και μια αγκαθωτό παγόδα στο άλλο, σχεδιασμένο για τη σύνδεση ενός εύκαμπτου σωλήνα σε έναν άκαμπτο σωλήνα ή σώμα βαλβίδας με εσωτερικά σπειρώματα. Shenchi’Οι συνδέσεις σωλήνων νερού Pagoda υψηλής απόδοσης L-Type είναι σφυρηλατημένοι από ορείχαλκο ή ανοξείδωτο χάλυβα 304/316L. Η δομή τους με ορθή γωνία 90 μοιρών είναι ιδανική για ανακατεύθυνση αγωγών. Ο σχεδιασμός διπλής ράβδου εξασφαλίζει σφιχτό, ασφαλές κράτημα—ειδικά όταν συνδυάζεται με σφιγκτήρες εύκαμπτων σωλήνων—για αποφυγή αποκόλλησης και διαρροής. Αυτά τα εξαρτήματα προσφέρουν εξαιρετική αντοχή στην πίεση, τη διάβρωση και τη γήρανση. Η παραλλαγή από ανοξείδωτο ατσάλι 316L είναι ειδικά κατάλληλη για περιβάλλοντα με υψηλή διάβρωση, όπως εκείνα που περιλαμβάνουν θαλασσινό νερό ή χημική επεξεργασία. Εύκολα στην εγκατάσταση, αυτά τα εξαρτήματα είναι ιδανικά για συνδέσεις εύκαμπτων σωλήνων χαμηλής πίεσης σε υδραυλικά, πνευματικά συστήματα και βιομηχανικές εφαρμογές υγρών, προσφέροντας εξαιρετική σταθερότητα και ανθεκτικότητα.

Προδιαγραφές προϊόντος

Οδηγίες εγκατάστασης

Ο σύνδεσμος σωλήνων νερού της μάρκας Shenchi L-Type Pagoda, που κατασκευάζεται σύμφωνα με τα εθνικά πρότυπα, είναι εύκολος στην εγκατάσταση. Ακολουθώντας τα παρακάτω βήματα διασφαλίζεται μια αξιόπιστη σύνδεση:

Βήμα 1: Κοπή σωλήνα

Χρησιμοποιήστε έναν εξειδικευμένο κόφτη σωλήνα για να κόψετε το άκρο του εύκαμπτου σωλήνα τετράγωνα και επίπεδη, αποφεύγοντας γωνιακά κοψίματα ή γρέζια, για να εξασφαλίσετε τέλεια εφαρμογή στις ράβδους της παγόδας. Για πλεκτούς ή ενισχυμένους εύκαμπτους σωλήνες, συνιστάται η χρήση μιας μεθόδου κοπής εν θερμώ για τη σφράγιση των άκρων και την αποφυγή του ξεφτίσματος.

Βήμα 2: Σύνδεση τερματισμού παγόδας

Εισαγάγετε τον εύκαμπτο σωλήνα κατακόρυφα στο άκρο της παγόδας μέχρι η πρόσοψη του σωλήνα να έρθει σε επαφή με τη βάση του εξαρτήματος της παγόδας. Οι ράβδοι της παγόδας διαθέτουν ένα σκαλωτό σχέδιο που δημιουργεί πολλαπλούς δακτυλίους στεγανοποίησης μόλις εισαχθεί ο εύκαμπτος σωλήνας. Για εφαρμογές υψηλής πίεσης, ασφαλίστε τη σύνδεση χρησιμοποιώντας σφιγκτήρα σωλήνα από ανοξείδωτο χάλυβα ή κλιπ ελατηρίου. ο σφιγκτήρας πρέπει να τοποθετηθεί μεταξύ της δεύτερης και της τρίτης ράβδου της παγόδας.

Βήμα 3: Σύνδεση άκρου με σπείρωμα

Επιλέξτε την κατάλληλη μέθοδο στεγανοποίησης για το άκρο με σπείρωμα με βάση τις προδιαγραφές του: Τα σπειρώματα G (σπειρώματα παράλληλων σωλήνων) απαιτούν ελαστικό ή χάλκινο παρέμβυσμα για σφράγιση. Τα σπειρώματα NPT ή R (κωνικά σπειρώματα σωλήνων) απαιτούν τύλιγμα 3–5 στροφών ταινίας στεγανοποίησης με σπείρωμα PTFE πριν σφίξουν. Όταν σφίγγετε, εφαρμόστε το κλειδί στο εξαγωνικό σώμα του εξαρτήματος για να αποτρέψετε τη μετάδοση της ροπής στο σημείο σύνδεσης του σωλήνα.

Βήμα 4: Δοκιμή πίεσης

Μετά την ολοκλήρωση της εγκατάστασης, εκτελέστε μια δοκιμή στατικής πίεσης 1,5 φορές την πίεση λειτουργίας του συστήματος. Εάν δεν παρατηρηθούν διαρροές μετά τη διατήρηση αυτής της πίεσης για 3 λεπτά, το συγκρότημα είναι έτοιμο για χρήση. Η διαδικασία εγκατάστασης για την αντίστοιχη αρσενική παγόδα με σπείρωμα τύπου L σε αυτήν τη σειρά είναι πανομοιότυπη—διαφορετική μόνο στον τύπο νήματος—επιτρέποντας την ευέλικτη επιλογή με βάση τις συγκεκριμένες απαιτήσεις διεπαφής.

Πεδία Εφαρμογής

1. Εξοπλισμός επεξεργασίας νερού

Το L-Type Pagoda Water Pipe Connector έχει σχεδιαστεί για κατευθυντικές συνδέσεις 90 μοιρών μεταξύ των σωλήνων PE και PU σε καθαριστές νερού, αποσκληρυντές νερού και συστήματα RO (Reverse Osmosis). Όταν κατασκευάζεται από ανοξείδωτο χάλυβα 316L, πληροί τις απαιτήσεις υγιεινής για τρόφιμα. Ένας συμπληρωματικός σύνδεσμος αρσενικού σπειρώματος παγόδας τύπου L στην ίδια σειρά είναι διαθέσιμος για εφαρμογές όπου η διεπαφή εξοπλισμού διαθέτει εσωτερικό (θηλυκό) νήμα.

2. Συστήματα Πνευματικού Αυτοματισμού

Χρησιμοποιείται για τη δρομολόγηση πνευματικών σωλήνων σε αεροσυμπιεστές, πνευματικές πολλαπλές βαλβίδων και αυτοματοποιημένες γραμμές συναρμολόγησης. Η δομή του σε σχήμα L εξοικονομεί χώρο στον εσωτερικό εξοπλισμό, ενώ η συμβατότητα με κολλέτες γρήγορης σύνδεσης διευκολύνει τη γρήγορη συναρμολόγηση, αποσυναρμολόγηση και συντήρηση.

3. Είδη Υγιεινής και Οικιακές Συσκευές

Συνδέει σωλήνες εισαγωγής νερού για έξυπνες τουαλέτες, πλυντήρια πιάτων, πλυντήρια ρούχων και παρόμοιες συσκευές. Όταν κατασκευάζεται από ορείχαλκο, ο σύνδεσμος σωλήνων νερού παγόδα L-Type προσφέρει εξαιρετική θερμική αγωγιμότητα, καθιστώντας τον κατάλληλο για γραμμές ζεστού νερού. Ο σύνδεσμος αρσενικού σπειρώματος παγόδας τύπου L έχει σχεδιαστεί για να φιλοξενεί ένα ευρύτερο φάσμα προτύπων διεπαφής που βρίσκονται σε εισαγόμενο εξοπλισμό.

4. Βιομηχανικά συστήματα ψύξης και λίπανσης

Εφαρμόζεται σε γραμμές ψύξης εργαλειομηχανών και συστήματα υδραυλικής λίπανσης. Η κατασκευή από ανοξείδωτο χάλυβα παρέχει ανώτερη αντοχή στη διάβρωση, επιτρέποντας αξιόπιστη απόδοση σε απαιτητικά περιβάλλοντα που περιλαμβάνουν νέφος λαδιού, υγρά κοπής και παρόμοιες πολύπλοκες συνθήκες λειτουργίας.
