Εφαρμογή αγκώνα με θηλυκό νήμα 90 μοιρών

Ως επαγγελματίας κατασκευαστής στην Κίνα, το 90 Degree Female Thread Ebow Fitting της Shenchi έχει σχεδιαστεί ειδικά για να διευκολύνει τη μετάβαση μεταξύ άκαμπτων σωλήνων με σπείρωμα και εύκαμπτων σωλήνων, επιτρέποντας μια αλλαγή κατεύθυνσης 90 μοιρών στη διάταξη των σωληνώσεων.

Το άκρο του με θηλυκό σπείρωμα μπορεί να βιδωθεί με ασφάλεια σε βρύσες, εξαρτήματα με αρσενικό σπείρωμα ή μεταλλικούς σωλήνες, διασφαλίζοντας στεγανότητα στο άκαμπτο σύστημα σωληνώσεων.

Το αγκαθωτό άκρο έχει σχεδιαστεί για να εισάγεται απευθείας στην εσωτερική οπή των ελαστικών σωλήνων, των πλεκτών σωλήνων ή των εύκαμπτων σωλήνων από PVC. η οδοντωτή δομή της επιφάνειας πιάνει το εσωτερικό τοίχωμα του εύκαμπτου σωλήνα, δημιουργώντας μια ασφαλή, ανθεκτική στην πίεση και αντιολισθητική σφράγιση όταν στερεώνεται με σφιγκτήρα σωλήνα ή κλιπ ιωβηλαίου.



Αυτός ο σχεδιασμός εξαλείφει την ανάγκη για σπειρώματα στο άκρο του εύκαμπτου σωλήνα ή χρήση πολύπλοκων εργαλείων, αυξάνοντας έτσι σημαντικά την απόδοση εγκατάστασης για διάφορες συνδέσεις εξοπλισμού (όπως βρύσες πλυντηρίου, σωλήνες κήπου και διεπαφές βιομηχανικού εξοπλισμού). Ανθεκτικό στη διάβρωση και ικανό να αντέχει σε υψηλή πίεση, αυτό το προϊόν είναι ευρέως εφαρμόσιμο σε οικιακούς, εμπορικούς και βιομηχανικούς χώρους για συστήματα παροχής νερού από άκαμπτο έως εύκαμπτο σωλήνα.

Προδιαγραφές προϊόντος

Όνομα προϊόντος: 90 Degree Female Thread Elbow Fitting	Προδιαγραφές: (1/8"–4") DN6–DN100
Ονομαστική πίεση: PN16	Υλικό σώματος: ορείχαλκος, SUS304, SUS316L
Πρότυπα: ANSI, BS, DIN, ISO, JIS	Νήματα: NPT, BSP, BSPT, DIN, κ.λπ.
Εσωτερικό Μεταλλικό Υλικό: Ορείχαλκος, SUS304, SUS316L	Μέση Θερμοκρασία: Υψηλή, Χαμηλή, Μέτρια, Περιβάλλοντος
Τύπος Λειτουργίας: Εγχειρίδιο	Σφραγίδες: EPDM
Τύπος σύνδεσης: Σπειροειδές / Σωλήνωση Barb	Κατάλληλα μέσα: Νερό, Αέρας, Αέριο, Λάδι, Υγρά κ.λπ.
Τόπος καταγωγής: Κίνα	Δείγματα: Κάντε δείγματα δωρεάν

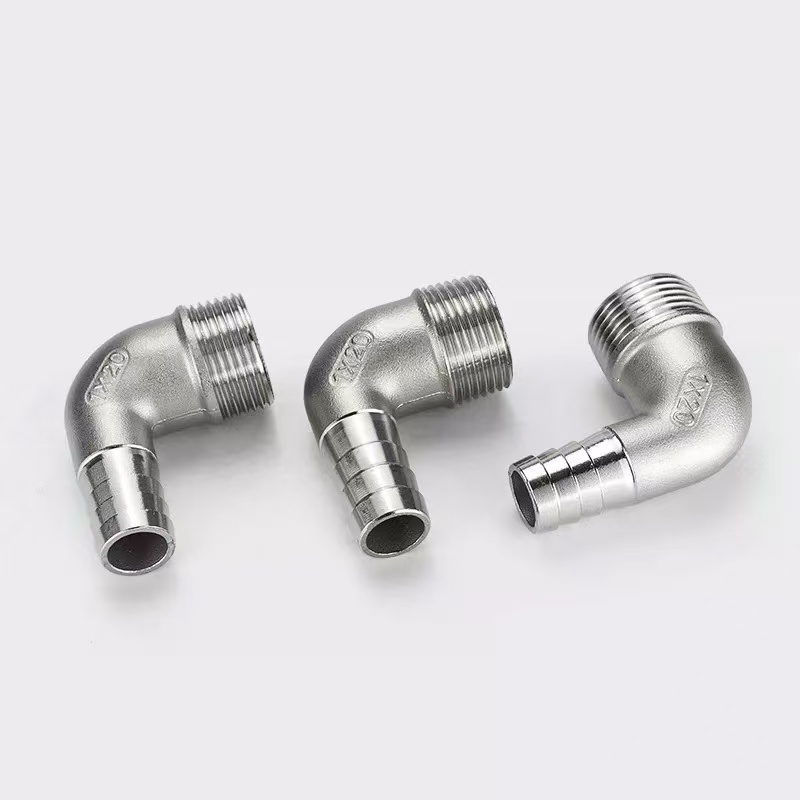

Το Shenchi 90 Degree Female Thread Elbow Fitting είναι ένα εξειδικευμένο εξάρτημα σχεδιασμένο να διευκολύνει επαγγελματικά τη μετάβαση μεταξύ άκαμπτου και εύκαμπτου σωλήνα. Διατίθεται σε διαμορφώσεις θηλυκού και αρσενικού σπειρώματος, πληροί ένα ευρύ φάσμα απαιτήσεων σύνδεσης:

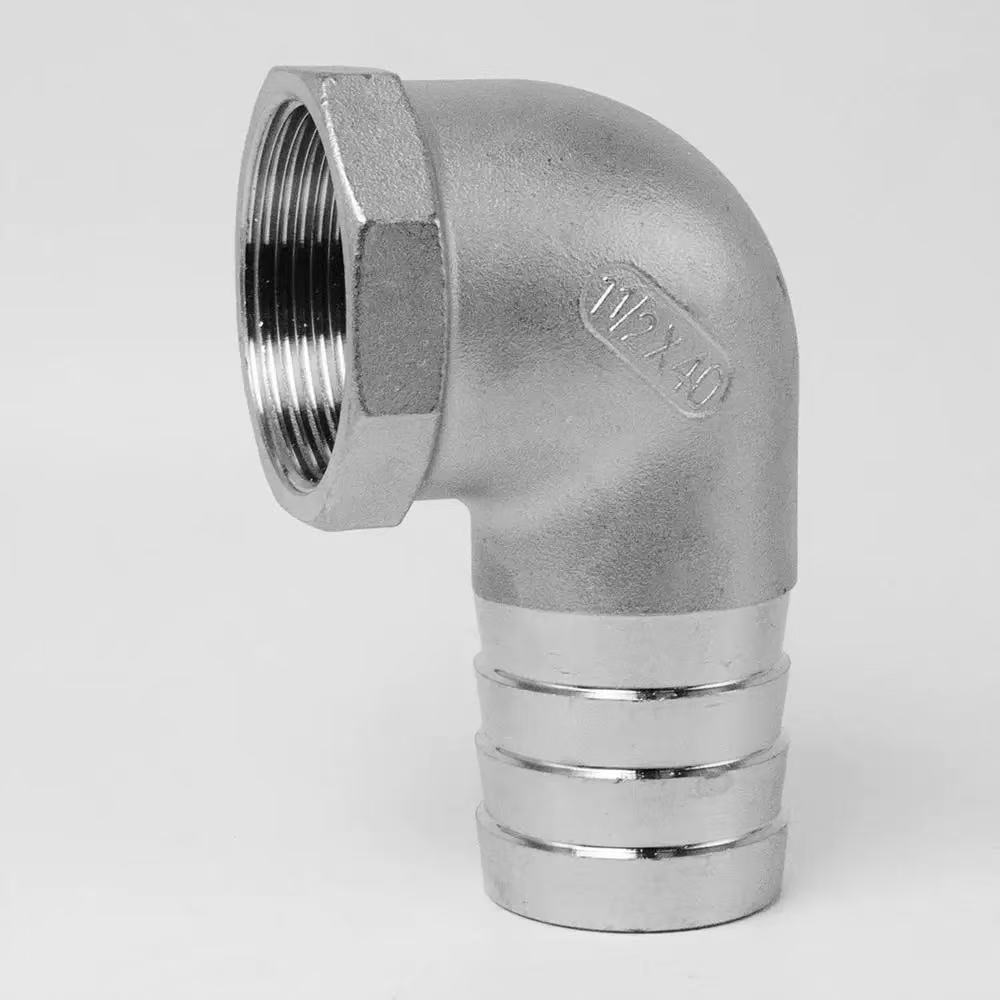

Εφαρμογή αγκώνα με θηλυκό νήμα 90 μοιρών:Διαθέτει θηλυκό σπείρωμα στο ένα άκρο και εξάρτημα με αγκαθωτό σωλήνα στο άλλο, σχεδιασμένο για σύνδεση με εξαρτήματα με αρσενικό σπείρωμα.

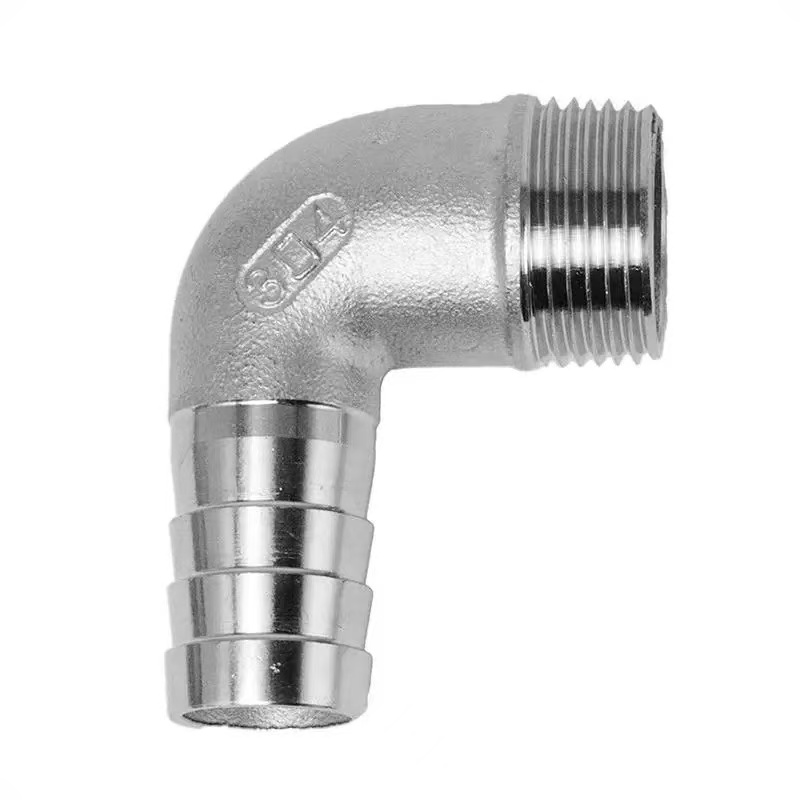

Εφαρμογή αγκώνα με αρσενικό νήμα 90 μοιρών:Διαθέτει αρσενικό σπείρωμα στο ένα άκρο και εξάρτημα με αγκαθωτό σωλήνα στο άλλο, σχεδιασμένο για σύνδεση με εξαρτήματα με θηλυκό σπείρωμα.



Ως εξειδικευμένος εξαγωγέας εξαρτημάτων αγκώνων με σπείρωμα 90 μοιρών, η Shenchi επεκτείνει την εξαιρετική δεξιοτεχνία που ενσωματώνεται σε αυτόν τον αγκαθωτό αγκώνα σε ολόκληρη τη σειρά προϊόντων της. Προσφέρουμε στους χρήστες σε όλο τον κόσμο μια επιλογή από υψηλής ποιότητας αγκώνες με σπείρωμα 90 μοιρών—μαζί με συμπληρωματικά αξεσουάρ—σε προσιτές τιμές.



Βασικά πλεονεκτήματα απόδοσης

1. Ασύμμετρος σχεδιασμός διπλού άκρου: Το άκρο με σπείρωμα συμμορφώνεται με τα διεθνή πρότυπα, εξασφαλίζοντας στεγανή στεγανοποίηση όταν συνδέεται με εξαρτήματα μεταλλικών σωλήνων. Το αγκαθωτό άκρο διαθέτει πολλαπλές δακτυλιοειδείς ράβδους που παρέχουν ασφαλές κράτημα μόλις εισαχθεί σε έναν εύκαμπτο σωλήνα. όταν στερεώνεται με σφιγκτήρα εύκαμπτου σωλήνα, προσφέρει εξαιρετική αντοχή στις δυνάμεις έλξης. Αυτό το προϊόν κατασκευάζεται χρησιμοποιώντας τα ίδια αυστηρά πρότυπα διαδικασίας, διασφαλίζοντας σταθερή ποιότητα σε ολόκληρη τη σειρά προϊόντων μας.



2. Βελτιστοποίηση Fluid Dynamics: Ο αγκώνας 90 μοιρών διαθέτει σχεδιασμό καναλιού ροής μεγάλης ακτίνας, που ελαχιστοποιεί την αντίσταση ροής και μειώνει την απώλεια πίεσης, με αποτέλεσμα υψηλότερη απόδοση μετάδοσης υγρού.



3. Ανθεκτική κατασκευή: Το κύριο σώμα είναι κατασκευασμένο από υψηλής ποιότητας ανοξείδωτο χάλυβα με ανθεκτική στη διάβρωση επιφανειακή επεξεργασία. Προσφέρει εξαιρετική αντοχή στις καιρικές συνθήκες και είναι κατάλληλο για χρήση με νερό, λάδι και ήπια διαβρωτικά μέσα.



4. Ευέλικτη εφαρμογή: Με εύρος θερμοκρασίας λειτουργίας από -20°C έως 110°C και μέγιστη ονομαστική πίεση 2,5 MPa, το εξάρτημα διατηρεί αξιόπιστη στεγανοποίηση ακόμη και σε περιβάλλοντα που υπόκεινται σε εναλλασσόμενους κύκλους ζεστού και κρύου.



5. Εύκολη εγκατάσταση: Το αγκαθωτό άκρο δεν απαιτεί σπείρωμα. Η εγκατάσταση ολοκληρώνεται απλά με την εισαγωγή του εύκαμπτου σωλήνα και το σφίξιμο του σφιγκτήρα του σωλήνα, εξοικονομώντας σημαντικά κόστος εργασίας και χρόνου.





Οδηγίες συντήρησης

1. Επιθεώρηση προεγκατάστασης: Βεβαιωθείτε ότι τα σπειρώματα είναι άθικτα, τα δόντια της ακίδας του σωλήνα δεν έχουν υποστεί ζημιά και ότι η εσωτερική διάμετρος του εύκαμπτου σωλήνα ταιριάζει με το μέγεθος του εξαρτήματος ράβδου.



2. Σωστή εγκατάσταση: Για το άκρο με σπείρωμα, τυλίξτε τα σπειρώματα με στεγανοποιητική ταινία πριν βιδώσετε το εξάρτημα στη θέση του. Για το αγκαθωτό άκρο, σύρετε τον εύκαμπτο σωλήνα πλήρως προς τα κάτω στη βάση της ράβδου και στερεώστε τον σφιχτά χρησιμοποιώντας έναν σφιγκτήρα σωλήνα από ανοξείδωτο χάλυβα τοποθετημένο πάνω από τα δόντια της ακίδας. Η διαδικασία εγκατάστασης είναι πανομοιότυπη τόσο για τον αγκώνα με αρσενικό σπείρωμα 90 μοιρών όσο και για τον αγκώνα με θηλυκό σπείρωμα 90 μοιρών, εξασφαλίζοντας μια απλή και συνεπή διαδικασία.



3. Περιοδικός έλεγχος: Διεξάγετε επιθεωρήσεις κάθε έξι μήνες για να ελέγχετε για διαρροές στα σημεία σύνδεσης, βεβαιωθείτε ότι οι σφιγκτήρες του σωλήνα παραμένουν σφιχτές και αναζητήστε τυχόν σημάδια διάβρωσης στα άκρα με σπείρωμα.



4. Αντιμετώπιση προβλημάτων: Σε περίπτωση διαρροής, ελέγξτε πρώτα τη στεγανότητα του σφιγκτήρα του σωλήνα. Εάν η διαρροή προέρχεται από τη σύνδεση με σπείρωμα, τυλίξτε ξανά τα σπειρώματα με στεγανοποιητική ταινία ή αντικαταστήστε το εξάρτημα.



Υποστήριξη προσαρμογής

Η Shenchi προσφέρει ολοκληρωμένες υπηρεσίες προσαρμογής ODM/OEM. Τόσο για τα εξαρτήματα αγκώνων με θηλυκή κλωστή 90 μοιρών όσο και για τα αγκωνάρια με αρσενικό σπείρωμα 90 μοιρών, μπορούμε να προσαρμόσουμε τις προδιαγραφές, τα υλικά και τα φινιρίσματα επιφανειών για να ανταποκρίνονται στις συγκεκριμένες απαιτήσεις σας. Παρέχουμε μια ολοκληρωμένη, ενιαία λύση - από τον αρχικό σχεδιασμό έως τη μαζική παραγωγή - για να ικανοποιήσουμε τις διαφορετικές ανάγκες της παγκόσμιας πελατείας μας.
