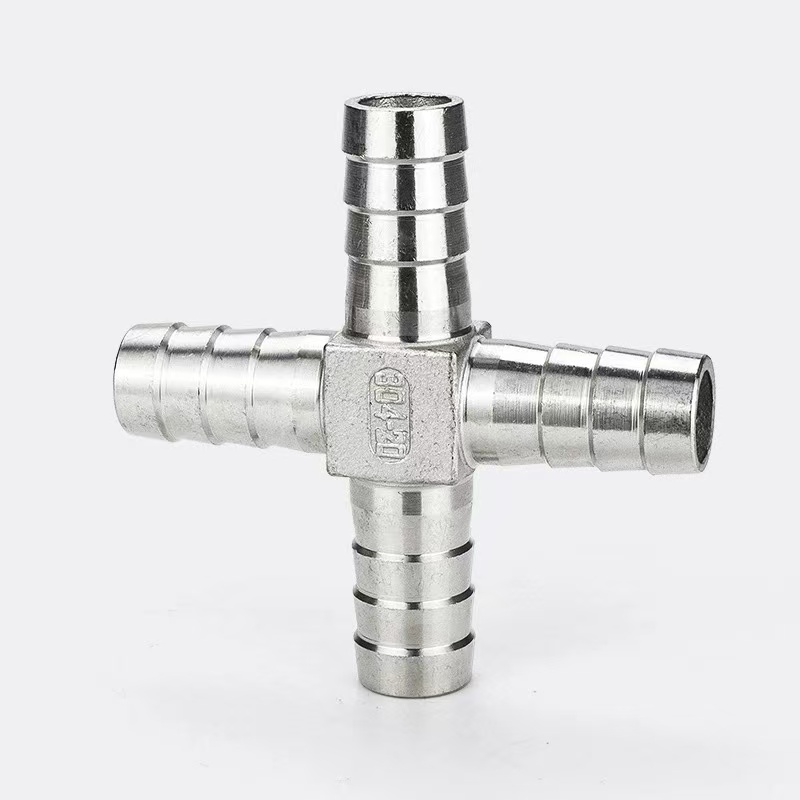

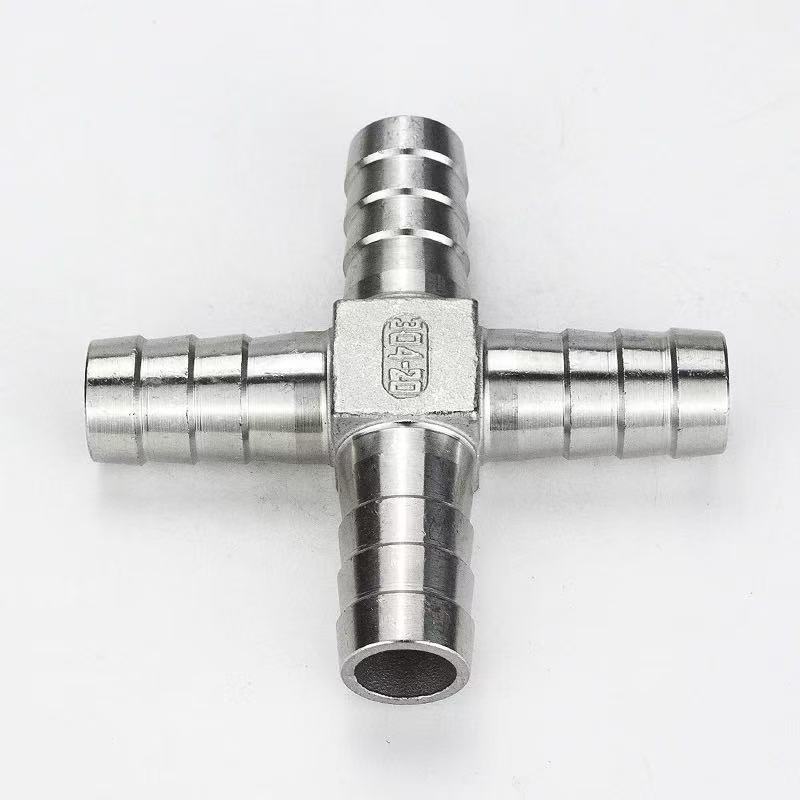

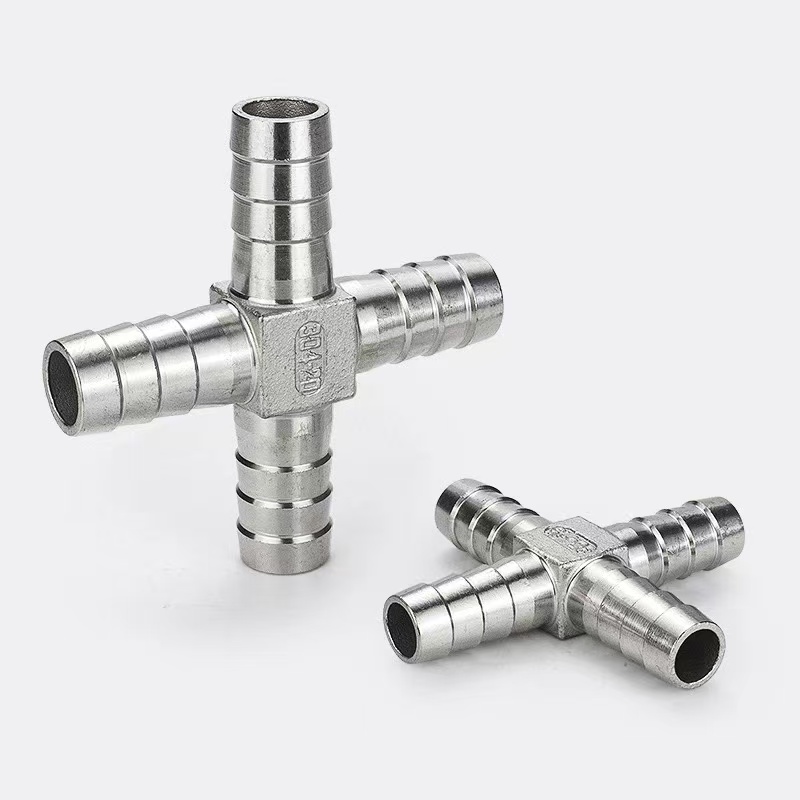

Εξάρτημα σωλήνων νερού παγόδα Cross-Type

Ως επαγγελματίας κατασκευαστής εξαρτημάτων σωλήνων στην Κίνα, το Shenchi Factory προσφέρει το Cross-Type Pagoda Water Pipe Fitting—ένα εξάρτημα εκτροπής τεσσάρων κατευθύνσεων. Το κύριο σώμα του διαθέτει τέσσερις θύρες "παγόδας" σε σχήμα σταυρού, σχεδιασμένες να κατανέμουν ομοιόμορφα μια ενιαία είσοδο υγρού σε τρεις γραμμές διακλάδωσης ή να ενοποιούν πολλαπλές εισόδους σε μία. Κατασκευασμένο από ορείχαλκο, ανοξείδωτο χάλυβα 304 ή ανοξείδωτο χάλυβα 316L, το προϊόν παρουσιάζει εξαιρετική αντοχή στη διάβρωση και είναι κατάλληλο για εφαρμογές σε επεξεργασία νερού, πνευματικά συστήματα, γεωργική άρδευση και ιατρικό εξοπλισμό. Οι αγκαθωτές ράχες διαθέτουν αντιολισθητικό σχέδιο αυλάκωσης. Όταν χρησιμοποιούνται σε συνδυασμό με σφιγκτήρες εύκαμπτων σωλήνων, εξασφαλίζουν ασφαλή σύνδεση, διευκολύνουν την εύκολη εγκατάσταση και επιτρέπουν την αποτελεσματική εκτροπή υγρού "one-in, three-out".

Προδιαγραφές προϊόντος

Περιγραφή πυρήνα

Το Cross-Type Pagoda Water Pipe Fitting είναι ένα εξάρτημα εκτροπής υγρών τεσσάρων κατευθύνσεων. Το κύριο σώμα του διαθέτει τέσσερις αγκαθωτές θύρες τύπου παγόδας διατεταγμένες σε εγκάρσια διαμόρφωση, σχεδιασμένες να κατανέμουν ομοιόμορφα ένα μόνο ρεύμα ρευστού σε τρεις γραμμές διακλάδωσης ή να ενοποιούν πολλαπλά ρεύματα ρευστού σε ένα μόνο κανάλι.

1. Δομή τεσσάρων κατευθύνσεων σε σχήμα σταυρού: Οι τέσσερις θύρες είναι τοποθετημένες ορθογώνια σε γωνίες 90 μοιρών, αποτελώντας μία είσοδο και τρεις εξόδους. Η διαμόρφωση εισόδου και εξόδου μπορεί να ρυθμιστεί ευέλικτα με βάση τον προσανατολισμό εγκατάστασης, επιτρέποντας διάφορες λειτουργίες σύνδεσης, όπως ένα-σε-τρεις-έξω ή τρία σε-ένα-έξω.

2. Σχεδίαση αγκαθωτών σε στυλ παγόδας: Κάθε θύρα διαθέτει ένα προοδευτικά κωνικό προφίλ με πολλά σκαλοπάτια. Όταν εισάγεται ένας εύκαμπτος σωλήνας, αυτές οι ράβδοι δημιουργούν πολλαπλούς δακτυλίους στεγανοποίησης στο εσωτερικό τοίχωμα του εύκαμπτου σωλήνα. όταν στερεώνεται με σφιγκτήρα εύκαμπτου σωλήνα από ανοξείδωτο χάλυβα, η αντίσταση τραβήγματος που προκύπτει είναι σημαντικά υψηλότερη από αυτή των τυπικών εξαρτημάτων ευθείας εισαγωγής.

3. Δυνατότητα αποτελεσματικής εκτροπής: Σε σύγκριση με τη χρήση πολλαπλών εξαρτημάτων Τ σε σειρά, η δομή διασταυρούμενου τύπου εκτελεί την εκτροπή μία στα τρία προς τα έξω σε μία μονάδα. Αυτό μειώνει τον συνολικό αριθμό εξαρτημάτων και πιθανά σημεία διαρροής, με αποτέλεσμα μια καθαρότερη και πιο βελτιωμένη διάταξη σωληνώσεων.

Υψηλή προσαρμοστικότητα

Το Shenchi Cross-Type Pagoda Water Pipe Fitting επιδεικνύει εξαιρετική προσαρμοστικότητα, ικανή να ανταποκριθεί στις απαιτήσεις σύνδεσης αγωγού διαφόρων σεναρίων και προδιαγραφών:

Ειδικές διαστάσεις προσαρμοστικότητας:

Συμβατότητα μαλακού σωλήνα: Ο σχεδιασμός της παγόδας με αγκαθωτά είναι συμβατός με μια μεγάλη ποικιλία υλικών μαλακών σωλήνων—συμπεριλαμβανομένων PU, PE, PVC, σιλικόνης, νάιλον και καουτσούκ—καθιστώντας το ευρέως εφαρμόσιμο σε τομείς όπως η επεξεργασία νερού, η πνευματική, η ιατρική τεχνολογία και η χημική επεξεργασία.

Συμβατότητα μεγέθους και προδιαγραφών: Η εξωτερική διάμετρος της παγόδας καλύπτει επτά κοινές προδιαγραφές—4 χιλιοστά, 6 χιλιοστά, 8 χιλιοστά, 10 χιλιοστά, 12 χιλιοστά, 16 χιλιοστά και 20 χιλιοστά, επιτρέποντάς της να ζευγαρώσει με διάφορους μαλακούς σωλήνες με εσωτερικές διαμέτρους που κυμαίνονται από 3 χιλιοστά έως 19 χιλιοστά.

Ευελιξία προσανατολισμού εγκατάστασης: Η δομή τεσσάρων κατευθύνσεων σε σχήμα σταυρού υποστηρίζει πολλαπλές διαμορφώσεις εισόδου/εξόδου—όπως one-in/tree-out, three-in/one-out και two-in/two-out—επιτρέποντας την ευέλικτη προσαρμογή με βάση την πραγματική διάταξη του αγωγού.

Δυνατότητες προσαρμογής: Προσφέρουμε υπηρεσίες προσαρμογής ODM και OEM, δίνοντάς μας τη δυνατότητα να τροποποιήσουμε το προφίλ ράβδων της παγόδας, τον αριθμό των ακίδων, τον αριθμό των θυρών, το φινίρισμα της επιφάνειας και τις σημάνσεις λέιζερ σύμφωνα με τα σχέδια πελατών, ώστε να ανταποκρίνονται στις μη τυπικές απαιτήσεις.

Επέκταση διεπαφής: Μπορεί να συνδυαστεί με άλλα προϊόντα της ίδιας σειράς—όπως εξαρτήματα παγόδα τύπου L, τύπου T και βάσης πάνελ—για τη δημιουργία ολοκληρωμένων λύσεων για διαχωρισμό ροής, αλλαγές κατεύθυνσης και συνδέσεις πάνελ.
