Αγκαθωτό στεφάνι

Η Shenchi παρουσιάζει υψηλής ποιότητας αγκαθωτά εξαρτήματα διαφράγματος, ειδικά σχεδιασμένα για τη δρομολόγηση των εύκαμπτων σωλήνων μέσω των πάνελ εξοπλισμού, ενώ παρέχουν αξιόπιστη στεγανοποίηση. Κατασκευασμένα από ορείχαλκο, ανοξείδωτο χάλυβα SUS304 και SUS316L, αυτά τα εξαρτήματα προσφέρουν ισχυρή αντοχή στη διάβρωση και είναι κατάλληλα για ένα ευρύ φάσμα συνθηκών εργασίας.

Δομή προϊόντος

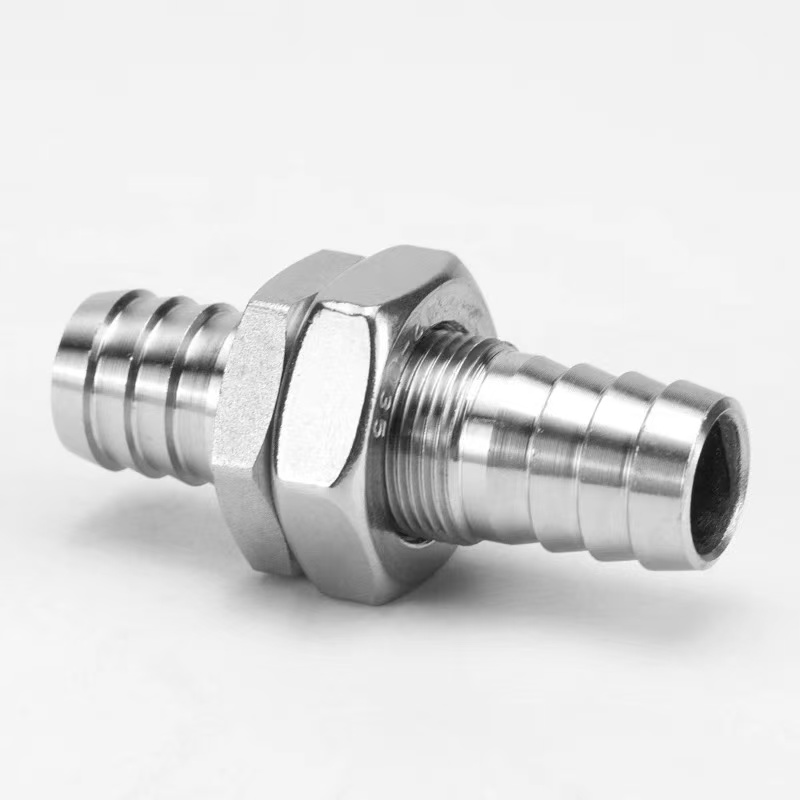

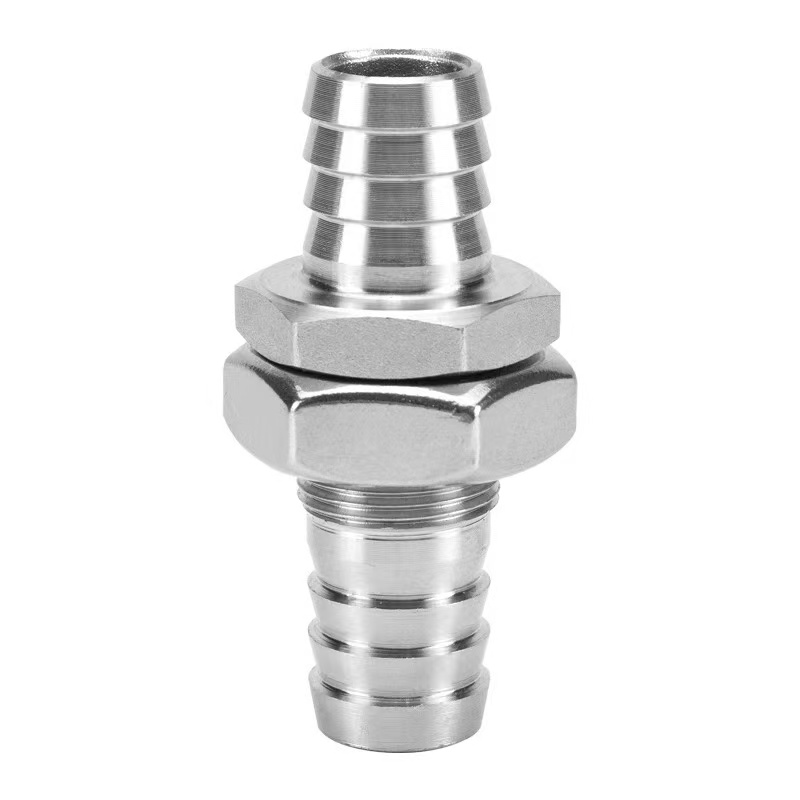

Η δομή του αγκαθωτού εξαρτήματος διαφράγματος περιλαμβάνει σπειρώματα διαφραγμάτων, παξιμάδι ασφάλισης και συνδέσεις σωλήνων με ακίδες. Κατά την εγκατάσταση, απαιτείται μόνο μια τρύπα πάνελ. Το σφίξιμο του παξιμαδιού ολοκληρώνει τη διαδικασία στερέωσης και σφράγισης.

Το αγκαθωτό άκρο διαθέτει σχέδιο αντιολισθητικής αυλάκωσης, εξασφαλίζοντας ασφαλή σύνδεση όταν χρησιμοποιείται με σφιγκτήρα σωλήνα. Αυτά τα εξαρτήματα χρησιμοποιούνται ευρέως σε ντουλάπια ελέγχου, εξοπλισμό επεξεργασίας νερού, ιατρικά όργανα και άλλους συναφείς τομείς.

Προδιαγραφές προϊόντος

Δομικά Πλεονεκτήματα

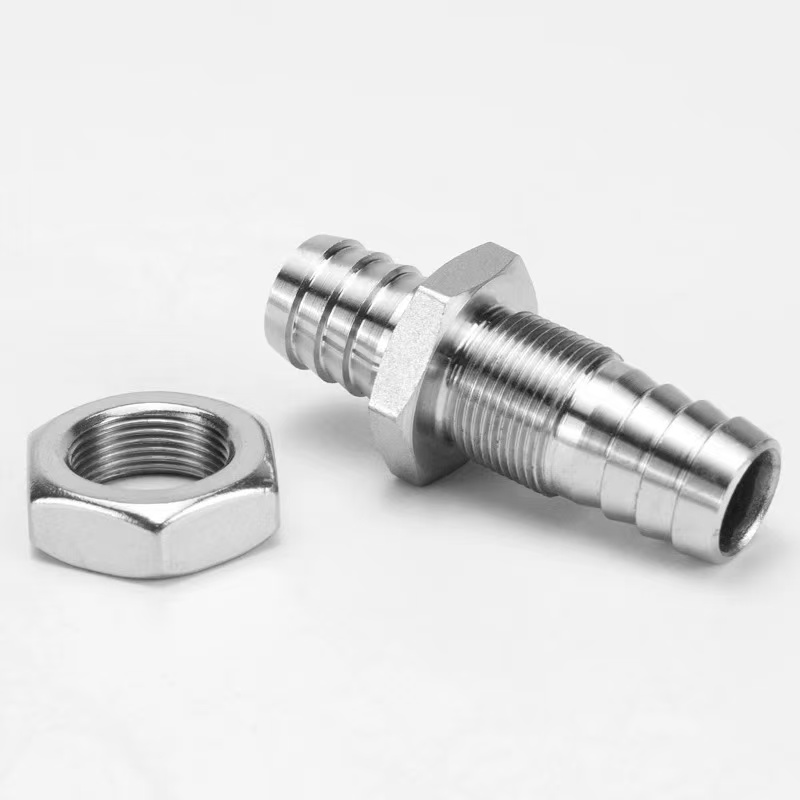

Το Bukhead Barbed Fitting είναι ένα εξάρτημα σωλήνων που έχει σχεδιαστεί ειδικά για τη δρομολόγηση των εύκαμπτων σωλήνων μέσω πάνελ εξοπλισμού, περιβλημάτων ή διαφραγμάτων ενώ παρέχει σταθερή στεγανοποίηση. Η κύρια δομή του περιλαμβάνει ένα τμήμα σπειρώματος διαφράγματος, ένα παξιμάδι ασφάλισης, ένα παρέμβυσμα στεγανοποίησης και μια σύνδεση με αγκαθωτό σωλήνα. Κατά την εγκατάσταση, χρειάζεται μόνο μια τρύπα της αντίστοιχης διαμέτρου στον πίνακα. Το τμήμα σπειρώματος του εξαρτήματος περνά μέσα από την οπή και το παξιμάδι σφίγγεται από την αντίθετη πλευρά για να ολοκληρωθεί η διαδικασία στερέωσης και σφράγισης.

1. Δομή στερέωσης διαφράγματος:Το μήκος του τμήματος του σπειρώματος προσαρμόζεται σε κοινά πάχη πάνελ. Μόλις σφίξει το παξιμάδι ασφάλισης, σχηματίζει μια άκαμπτη στερέωση με το πλαίσιο, διασφαλίζοντας ότι το εξάρτημα παραμένει ασφαλές ακόμη και υπό εξωτερικές δυνάμεις έλξης.

2. Σύνδεση εύκαμπτου σωλήνα:Η μία ή και οι δύο πλευρές του πίνακα διαθέτουν κωνικά κωνικά δόντια για την εισαγωγή του εύκαμπτου σωλήνα και το σχηματισμό μιας σφραγισμένης σύνδεσης με σφιγκτήρα σωλήνα. Το αγκαθωτό άκρο υιοθετεί μια σχεδίαση διπλής αντιολισθητικής αυλάκωσης, προσφέροντας σημαντικά υψηλότερη αντίσταση έλξης από τα συνηθισμένα εξαρτήματα.

3. Σύστημα στεγανοποίησης:Παρέχονται ελαστικά παρεμβύσματα ή δακτύλιοι Ο και στις δύο πλευρές του πίνακα. Όταν το παξιμάδι σφίγγεται, η φλάντζα στεγανοποίησης συμπιέζεται, επιτυγχάνοντας στεγανή και στεγανή από τη σκόνη σφράγιση στο άνοιγμα του πίνακα, με βαθμό προστασίας έως IP65 ή υψηλότερο.

Μέθοδος Εγκατάστασης

Τα ανθεκτικά αγκαθωτά εξαρτήματα διαφράγματος της Shenchi τοποθετούνται εύκολα. Μια ασφαλής και στεγανή σύνδεση μπορεί να επιτευχθεί σε μόλις έξι βήματα:

Βήμα 1: Προετοιμασία οπής πάνελ

Κάντε μια αντίστοιχη στρογγυλή τρύπα στο πάνελ με βάση την εξωτερική διάμετρο του τμήματος του νήματος. Βεβαιωθείτε ότι η άκρη της οπής είναι λεία και χωρίς γρέζια για να αποφύγετε την καταστροφή της φλάντζας στεγανοποίησης.

Βήμα 2: Τοποθετήστε τη φλάντζα στεγανοποίησης

Σύρετε το παρεχόμενο παρέμβυσμα στεγανοποίησης EPDM πάνω στο τμήμα σπειρώματος, πιέζοντάς το πάνω στη βάση προσαρμογής. Εάν απαιτείται σφράγιση και στις δύο πλευρές του πίνακα, τοποθετήστε ένα παρέμβυσμα σε κάθε πλευρά.

Βήμα 3: Εισαγωγή μέσω του πίνακα

Εισαγάγετε το τμήμα σπειρώματος στην οπή από τη μία πλευρά του πάνελ, διασφαλίζοντας ότι η βάση προσαρμογής έρχεται σε επαφή με το πλαίσιο με τη φλάντζα στεγανοποίησης στο ενδιάμεσο.

Βήμα 4: Σφίξτε το Παξιμάδι ασφάλισης

Βιδώστε το παξιμάδι ασφάλισης στο τμήμα σπειρώματος από την απέναντι πλευρά του πλαισίου και σφίξτε το σταδιακά με ένα κλειδί. Συνιστώμενη ροπή: 5–8 N·m για ορειχάλκινα υλικά και 8–12 N·m για ανοξείδωτο χάλυβα. Διατηρήστε το σώμα του εξαρτήματος ακίνητο κατά τη διάρκεια της σύσφιξης.

Βήμα 5: Συνδέστε τον εύκαμπτο σωλήνα

Επιλέξτε μια προδιαγραφή όπου η εξωτερική διάμετρος της ράβδου είναι 0,5–1 mm μεγαλύτερη από την εσωτερική διάμετρο του σωλήνα. Εισαγάγετε τον εύκαμπτο σωλήνα κάθετα στο αγκαθωτό άκρο μέχρι να φτάσει στη βάση. Για εφαρμογές υψηλής πίεσης, χρησιμοποιήστε έναν σφιγκτήρα σωλήνα από ανοξείδωτο χάλυβα και στερεώστε τον μεταξύ της δεύτερης και της τρίτης ακίδας.

Βήμα 6: Δοκιμή ακεραιότητας σφραγίδας

Εκτελέστε μια δοκιμή στατικής πίεσης 1,5 φορές την πίεση εργασίας. Εάν δεν υπάρχει διαρροή για τρία λεπτά, η εγκατάσταση είναι κατάλληλη.
