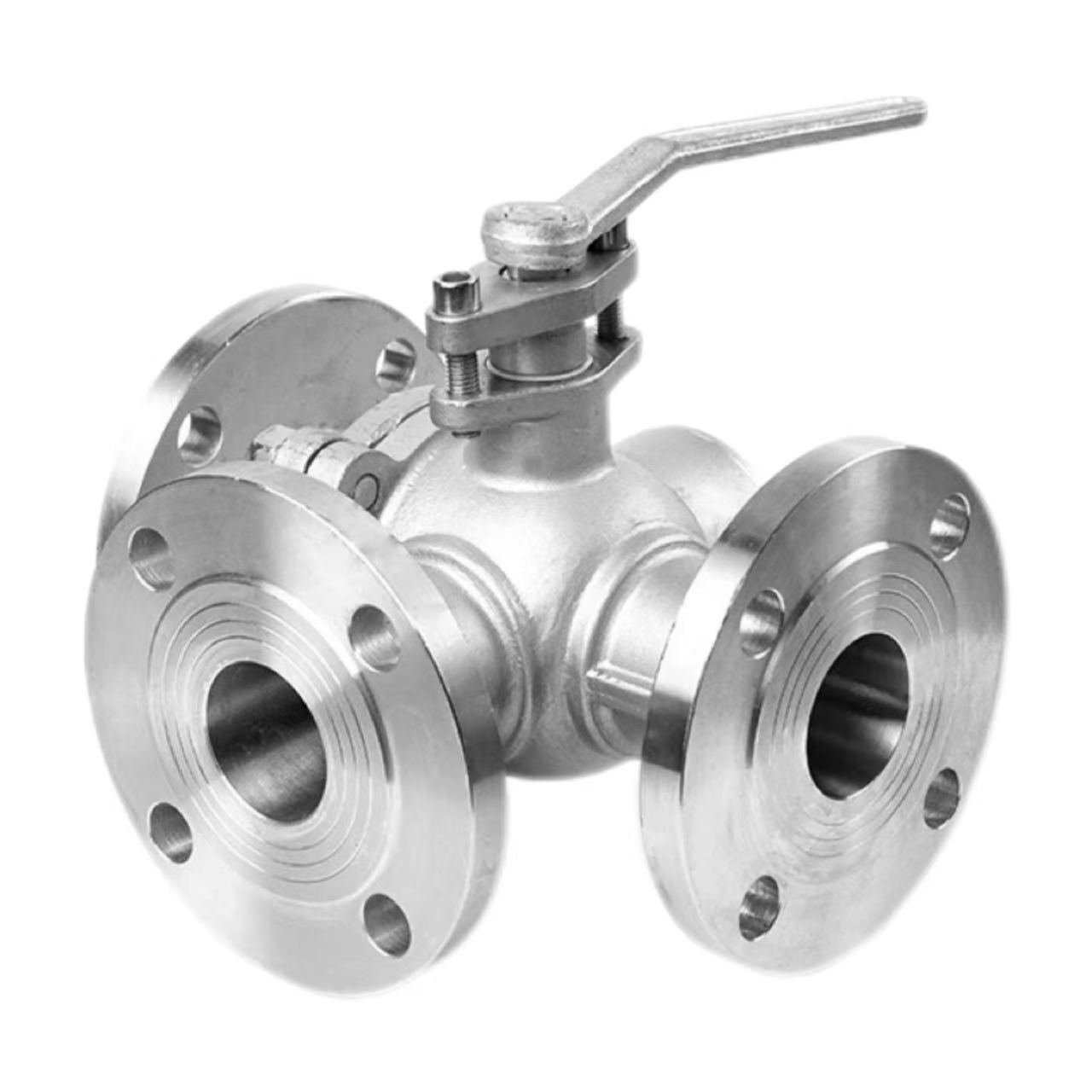

Σφαιρική βαλβίδα φλάντζας τριών κατευθύνσεων

Αρχή Εργασίας

Η αρχή λειτουργίας της σφαιρικής βαλβίδας φλάντζας τριών κατευθύνσεων ανθεκτική στη διάβρωση του εργοστασίου Shenchi βασίζεται στα κανάλια σχήματος L ή T που κόβονται στη σφαίρα. Η μπάλα τοποθετείται στο κέντρο του σώματος της βαλβίδας και περιστρέφεται με μια λαβή. Όταν η σφαίρα περιστρέφεται, τα κανάλια ευθυγραμμίζονται ή μετατοπίζονται από διαφορετικές θύρες βαλβίδας, συνειδητοποιώντας την εναλλαγή, τη συγχώνευση ή τη διάσπαση της κατεύθυνσης της μέσης ροής.

Μπάλα σε σχήμα L:

 Η περιστροφή 90° επιτρέπει στο μέσο να μεταβεί από την είσοδο σε οποιαδήποτε έξοδο, κατάλληλο για την αντιστροφή σεναρίων με μία είσοδο και δύο εξόδους ή δύο εισόδους και μία έξοδο, όπως εναλλάξ παροχή υγρού σε δύο αντιδραστήρες.

Μπάλα σε σχήμα Τ:

Η περιστροφή 180° επιτρέπει τη σύνδεση και των τριών θυρών ταυτόχρονα ή τη διασύνδεση οποιωνδήποτε δύο θυρών, κατάλληλη για ανάμιξη δύο μέσων και στη συνέχεια έξοδο (συγχώνευση) ή διαχωρισμό ενός μέσου σε δύο εξόδους (διαίρεση), όπως σε συστήματα ανάμειξης ζεστού και κρύου νερού κλιματισμού.

Παράμετροι Προϊόντος:

Όνομα προϊόντος: Σφαίρα με φλάντζα τριών δρόμων	Προδιαγραφές: (1/8"-4") DN6-DN100
Ονομαστική πίεση: PN16	Υλικό σώματος: WCB, SUS304 (CF8), SUS316L (CF3M)
Πρότυπα: ANSI, BS, DIN, ISO, JIS	Εφαρμόσιμη θερμοκρασία: -20℃ ~ +150℃ (τυπική), έως +350 ℃ (υψηλή θερμοκρασία), έως -196 ℃ (χαμηλή θερμοκρασία)
Εσωτερικό μεταλλικό υλικό: WCB, SUS304 (CF8), SUS316L (CF3M)	Μέση θερμοκρασία: Υψηλή θερμοκρασία, χαμηλή θερμοκρασία, μέτρια θερμοκρασία, κανονική θερμοκρασία
Μέθοδος Λειτουργίας: Εγχειρίδιο	Σφραγίδες: EPDM, PPL
Μέθοδος σύνδεσης: Σύνδεση με φλάντζα	Εφαρμογές: Νερό, αέρας, αέριο, λάδι, υγρά κ.λπ.
Προέλευση: Κίνα	Δείγμα: Δείγματα διαθέσιμα

Πλεονεκτήματα της σύνδεσης με φλάντζα:

Οι σφαιρικές βαλβίδες με φλάντζα 3 κατευθύνσεων Shenchi χρησιμοποιούν συνδέσεις φλάντζας. Σε σύγκριση με τις συνδέσεις με σπείρωμα, οι συνδέσεις φλάντζας προσφέρουν υψηλότερη αντίσταση πίεσης. η βαθμολογία PN16 μπορεί να αντέξει σταθερά την πίεση 1,6 MPa. Η αποσυναρμολόγηση είναι βολική, διευκολύνοντας την τακτική επιθεώρηση και συντήρηση του αγωγού. Εξασφαλίζεται αξιόπιστη σφράγιση. η φλάντζα της φλάντζας και τα μπουλόνια συνεργάζονται για να εξαλείψουν τον κίνδυνο διαρροής. Κατάλληλο για αγωγούς μεγάλης διαμέτρου. για διαμέτρους πάνω από DN50, όπου οι συνδέσεις με σπείρωμα είναι δύσκολες, οι φλάντζες είναι η τυπική επιλογή. Η Shenchi, ένας κινεζικός κατασκευαστής σφαιρικών βαλβίδων με φλάντζα 3 κατευθύνσεων, προσφέρει φλάντζες σύμφωνα με τα πρότυπα ANSI, BS, DIN και JIS, καλύπτοντας τις ανάγκες των παγκόσμιων πελατών.

Σημείο κλειδιού εγκατάστασης 1: Ευθυγράμμιση φλάντζας

Ευθυγράμμιση φλάντζας Κατά την εγκατάσταση της σφαιρικής βαλβίδας φλάντζας τριών κατευθύνσεων Shenchi, οι επιφάνειες της φλάντζας πρέπει να είναι ευθυγραμμισμένες. Οι δύο φλάντζες πρέπει να είναι παράλληλες και ομόκεντρες, με την απόκλιση να μην υπερβαίνει το επιτρεπόμενο εύρος της φλάντζας της φλάντζας. Η αναγκαστική ευθυγράμμιση του μπουλονιού θα προκαλέσει παραμόρφωση του σώματος της βαλβίδας, επηρεάζοντας την περιστροφή της σφαίρας και την απόδοση στεγανοποίησης. Μετά την ευθυγράμμιση, η φλάντζα πρέπει να τοποθετηθεί στο κέντρο και δεν πρέπει να μετατοπίζεται. Μια σφαιρική βαλβίδα φλάντζας τριών κατευθύνσεων σε χαμηλή τιμή δεν ισοδυναμεί με χαμηλή ποιότητα. Τα προϊόντα Shenchi προσφέρουν υψηλή ακρίβεια και ευκολότερη εγκατάσταση. Οι ανθεκτικές στη διάβρωση σφαιρικές βαλβίδες φλάντζας τριών κατευθύνσεων έχουν φινιρίσματα επιφάνειας φλάντζας που πληρούν τα πρότυπα, εξασφαλίζοντας πιο αξιόπιστη στεγανοποίηση.

Σημείο εγκατάστασης δύο: Σφίξιμο μπουλονιών

Τα μπουλόνια της φλάντζας πρέπει να σφίγγονται διαγώνια σταδιακά. Εφαρμόστε τη ροπή σταδιακά σε 2-3 στάδια, ακολουθώντας μια διαγώνια σειρά 180°. Μην σφίγγετε τη μία πλευρά ταυτόχρονα, διαφορετικά η ανομοιόμορφη πίεση στη φλάντζα θα δημιουργήσει κανάλια διαρροής. Η ροπή του μπουλονιού πρέπει να πληροί τις τυπικές τιμές. η υπερβολική σύσφιξη θα καταστρέψει τη φλάντζα ή τους κοχλίες, ενώ η υποσφίξιμο θα έχει ως αποτέλεσμα την ανεπαρκή στεγανοποίηση. Το εργοστάσιο σφαιρικής βαλβίδας φλάντζας 3 κατευθύνσεων Shenchi παρέχει έναν συνιστώμενο πίνακα ροπής στον οποίο μπορούν να αναφερθούν οι εγκαταστάτες. Αυτά τα σημεία εγκατάστασης είναι ζωτικής σημασίας για τη διασφάλιση της μακροπρόθεσμης λειτουργίας της βαλβίδας χωρίς διαρροές. παρακαλούμε ακολουθήστε αυστηρά τις προδιαγραφές.

Σημείο εγκατάστασης 3: Υποστήριξη και καθαρισμός αγωγών

Πριν από την εγκατάσταση, το εσωτερικό του αγωγού πρέπει να καθαριστεί για να αφαιρεθούν οι σκωρίες συγκόλλησης, τα ρινίσματα σιδήρου, η άμμος και άλλες ακαθαρσίες. Ξένα αντικείμενα που εισέρχονται στην κοιλότητα της βαλβίδας μπορεί να χαράξουν τη σφαίρα ή τις σφραγίδες, οδηγώντας σε διαρροές. Ο αγωγός πρέπει να υποστηρίζεται ανεξάρτητα. η βαλβίδα δεν πρέπει να φέρει το βάρος του αγωγού. Οι σφαιρικές βαλβίδες φλάντζας tee μεγάλης διαμέτρου είναι βαριές. Η καθίζηση του αγωγού μπορεί να τραβήξει τη φλάντζα από το κέντρο, καταστρέφοντας τη στεγανοποίηση. Οι σφαιρικές βαλβίδες φλάντζας Tee με αντοχή στη διάβρωση είναι κατασκευασμένες από υλικά WCB, SUS304 ή SUS316L, με πυρήνα βαλβίδας από χαλκό ή ανοξείδωτο χάλυβα. Μετά την ολοκλήρωση των σημείων εγκατάστασης, η λαβή πρέπει να περιστρέφεται ελεύθερα χωρίς εμπλοκή. η βαλβίδα είναι τότε έτοιμη για χρήση.
