Θηλυκό νήμα x Ένωσις πισινό-συγκόλλησης

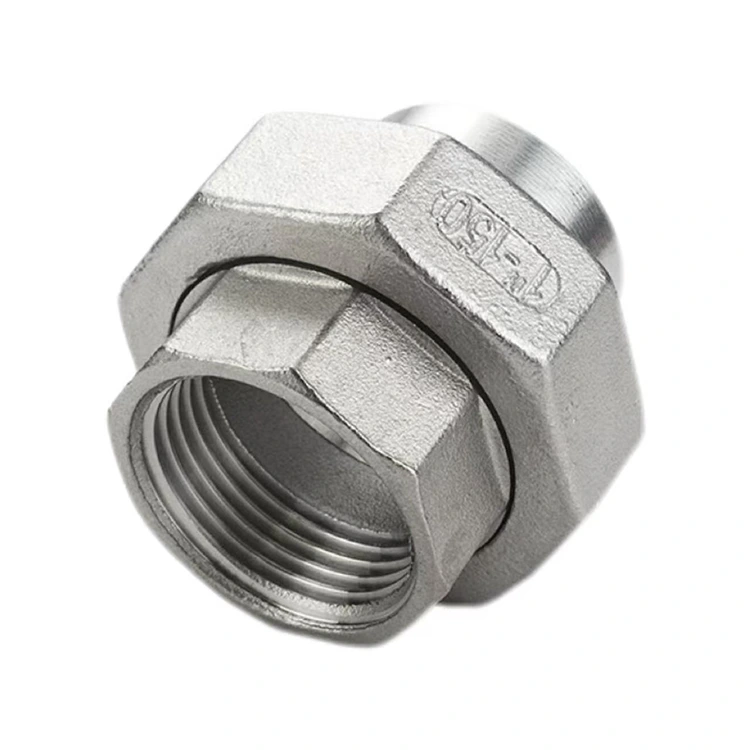

Ως επαγγελματίας κατασκευαστής εξαρτημάτων σωλήνων στην Κίνα, η Shenchi παρουσιάζει το Female Thread x Butt-Weld Union—ένα σύνθετο σύνδεσμο σωλήνων που ενσωματώνει άψογα ένα άκρο με θηλυκό σπείρωμα με ένα άκρο συγκόλλησης άκρου σε μία μόνο μονάδα.

Ως εξάρτημα υψηλής απόδοσης, η βασική λειτουργία του Female Thread x Butt-Weld Union έγκειται στη διευκόλυνση της απρόσκοπτης διεπαφής μεταξύ συστημάτων σύνδεσης με σπείρωμα και συγκολλημένων συστημάτων σωληνώσεων. Το άκρο με θηλυκό σπείρωμα είναι επεξεργασμένο με ακρίβεια χρησιμοποιώντας προηγμένη τεχνολογία CNC, εξασφαλίζοντας ακριβή προφίλ σπειρώματος και αξιόπιστη σφράγιση. επιτρέπει την απευθείας σύνδεση με συσκευές με εξωτερικό σπείρωμα όπως βαλβίδες, βρύσες και όργανα.

Το άκρο συγκόλλησης με άκρη διαθέτει μια προκατεργασμένη λοξότμηση (λοξοτομή) που έχει σχεδιαστεί για να συντήκεται απευθείας στον αγωγό μέσω συγκόλλησης TIG (τόξου αργού), δημιουργώντας μια μόνιμη, στεγανή σφράγιση. Κατασκευασμένο από υψηλής ποιότητας ανοξείδωτο χάλυβα ή ορείχαλκο, αυτή η ένωση έχει βαθμολογηθεί για πίεση λειτουργίας άνω των 1,6 MPa και λειτουργεί σε εύρος θερμοκρασίας από -20°C έως 120°C. Χρησιμοποιείται ευρέως σε νέα κατασκευαστικά έργα για τη σύνδεση συγκολλημένων κεντρικών αγωγών με γραμμές διακλάδωσης με σπείρωμα, καθώς και σε έργα ανακαίνισης για τη διασύνδεση συγκολλημένων συστημάτων με εξοπλισμό με σπείρωμα. Με τις δυνατότητές του υψηλής απόδοσης, προσφέρει μια απλή αλλά αξιόπιστη λύση για πολύπλοκες προκλήσεις σύνδεσης αγωγών.

Προδιαγραφές προϊόντος

Βασικά σημεία δομής και σχεδίασης

1. Ολοκληρωμένη Σύνθετη Δομή

Το Shenchi Female Thread x Butt-Weld Union διαθέτει έναν καινοτόμο σχεδιασμό ολοκληρωμένης σύνθετης δομής, συνδυάζοντας με ακρίβεια το θηλυκό άκρο με σπείρωμα και το άκρο συγκόλλησης με πισινό σε ένα μόνο σώμα. Αυτό εξαλείφει την πολυπλοκότητα που σχετίζεται με τη χρήση πολλαπλών εξαρτημάτων προσαρμογέα και μειώνει σημαντικά τα πιθανά σημεία διαρροής. Το προϊόν σχηματίζεται μέσω μιας διαδικασίας σφυρηλάτησης ενός σταδίου, με αποτέλεσμα μια πυκνή δομή υλικού και υψηλή μηχανική αντοχή.

2. Εσωτερικό σπείρωμα ακριβείας

Το θηλυκό άκρο με σπείρωμα είναι κατεργασμένο με εξοπλισμό υψηλής ακρίβειας CNC. το προφίλ του νήματος είναι τυποποιημένο και η δέσμευση είναι σφιχτή, πληρώντας πλήρως τα διεθνή πρότυπα για τις ενώσεις Θηλυκών νημάτων x Butt-Weld. Οι προδιαγραφές σπειρώματος καλύπτουν τα πρότυπα BSPP, BSPT, NPT και μετρικών προτύπων, εξασφαλίζοντας τέλεια συμβατότητα με μια μεγάλη ποικιλία εξαρτημάτων και εξοπλισμού σωλήνων με αρσενικό σπείρωμα, τόσο εγχώρια όσο και διεθνή.

3. Βελτιστοποιημένος σχεδιασμός άκρης συγκόλλησης

Το άκρο συγκόλλησης με άκρη διαθέτει μια προκατεργασμένη τυπική λοξότμηση (λοξοτομή), εξαλείφοντας την ανάγκη για δευτερεύουσα επιτόπια προετοιμασία κατά την εγκατάσταση. Όταν συνδέεται με σωληνώσεις μέσω συγκόλλησης TIG, η άρθρωση συγκόλλησης επιτυγχάνει αντοχή ισοδύναμη με αυτή του υλικού βάσης, δημιουργώντας ένα μόνιμο, ενσωματωμένο σύστημα σωληνώσεων. Το πάχος του τοιχώματος του σωλήνα έχει βελτιστοποιηθεί για να διασφαλίζεται τόσο η ακεραιότητα της συγκόλλησης όσο και η ευκολία χειρισμού.

4. Ενδιάμεση Ενωτική Δομή

Το προϊόν ενσωματώνει μια αποσπώμενη ενδιάμεση δομή ένωσης, που διαθέτει σύνδεση με σπείρωμα ακριβείας και στεγανοποιητικό παρέμβυσμα υψηλής ποιότητας. Αυτός ο σχεδιασμός εξασφαλίζει ευελιξία κατά την εγκατάσταση ενώ διευκολύνει τη μελλοντική συντήρηση. Για επιθεώρηση ή επισκευή, ο αγωγός μπορεί να αποσυνδεθεί απλά χαλαρώνοντας την ενδιάμεση ένωση, αποφεύγοντας έτσι την ανάγκη κοπής ή επανασυγκόλλησης των αρμών του σωλήνα. II. Διαμόρφωση βασικού στοιχείου

Το Shenchi Female Thread x Butt-Weld Union αποτελείται από τα ακόλουθα βασικά στοιχεία:

Σώμα: Κατασκευασμένο από υψηλής ποιότητας ανοξείδωτο ατσάλι 304 ή ορείχαλκο, σφυρηλατημένο με ακρίβεια σε ένα μόνο κομμάτι.

Union Nut: Κατασκευασμένο από υλικό υψηλής αντοχής με αντιδιαβρωτική επιφανειακή επεξεργασία. έχει σχεδιαστεί για να αποτρέπει την απογύμνωση του νήματος ακόμη και μετά από επαναλαμβανόμενη συναρμολόγηση και αποσυναρμολόγηση.

Φλάντζα στεγανοποίησης: Αποτελείται από ειδικό καουτσούκ ανθεκτικό στις υψηλές θερμοκρασίες και τη γήρανση. ενσωματωμένο μέσα σε μια εσοχή αυλάκωσης για να εξασφαλιστεί η αυτόματη στεγανοποίηση.

Female Threaded End: Επεξεργασμένο με ακρίβεια με χρήση τεχνολογίας CNC, με διάφορα πρότυπα νημάτων διαθέσιμα για επιλογή.

Οδηγίες εγκατάστασης

1. Εγκατάσταση συγκολλημένου άκρου

Καθαρίστε το συγκολλημένο άκρο και τη λοξότμηση του σωλήνα. Διατηρήστε μια απόκλιση ομοκεντρικότητας μικρότερη από 0,5 mm. Εκτελέστε συγκόλληση διέλευσης ρίζας χρησιμοποιώντας TIG (GTAW) για να εξασφαλίσετε πλήρη διείσδυση στη ρίζα συγκόλλησης. Αφού ολοκληρώσετε το πέρασμα του πώματος, επιθεωρήστε τη συγκόλληση για τυχόν πορώδες ή εγκλείσματα σκωρίας.

2. Τοποθέτηση με σπείρωμα θηλυκού

Βεβαιωθείτε ότι η επιφάνεια του εξαρτήματος σωλήνα με αρσενικό σπείρωμα είναι καθαρή. Βιδώστε χειροκίνητα το αρσενικό εξάρτημα στο άκρο της ένωσης με θηλυκό σπείρωμα. Χρησιμοποιήστε ένα κλειδί για να το σφίξετε στην καθορισμένη τυπική ροπή στρέψης. η εσωτερική φλάντζα στεγανοποίησης θα συμπιεστεί αυτόματα για να σχηματίσει μια στεγανή στεγανοποίηση.

3. Προφυλάξεις

Κατά την εγκατάσταση, αποτρέψτε τη μεταφορά θερμότητας που παράγεται από τη συγκόλληση στην περιοχή της φλάντζας στεγανοποίησης. Περιμένετε να κρυώσει εντελώς η συγκολλημένη άρθρωση προτού εκτελέσετε οποιαδήποτε εργασία συναρμολόγησης ή αποσυναρμολόγησης στο παξιμάδι σύνδεσης.

Οδηγίες συντήρησης

Τακτική επιθεώρηση: Κάθε έξι μήνες, ελέγχετε τον σύνδεσμο ένωσης για τυχόν σημάδια διαρροής ή χαλαρά σπειρώματα.

Αντικατάσταση φλάντζας: Εάν η φλάντζα στεγανοποίησης παρουσιάζει σημάδια γήρανσης ή φθοράς, απλά χαλαρώστε το παξιμάδι σύνδεσης για να το αντικαταστήσετε εύκολα.

Συντήρηση νήματος: Μετά από παρατεταμένη λειτουργία, εφαρμόστε μια μικρή ποσότητα αντισκωριακού λιπαντικού στα νήματα.

Επιθεώρηση συγκολλημένου άκρου: Ελέγξτε τη ραφή συγκόλλησης για τυχόν διάβρωση ή ρωγμές. Εάν εντοπιστούν προβλήματα, εκτελέστε εγκαίρως διορθωτική συγκόλληση.

Συντήρηση συστήματος: Όταν ο εξοπλισμός απαιτεί αποσυναρμολόγηση για συντήρηση, απλά χαλαρώστε το κεντρικό παξιμάδι σύνδεσης — δεν χρειάζεται να κόψετε τη σωλήνωση.

Γιατί να επιλέξετε το Shenchi;

1. Αυστηρός Ποιοτικός Έλεγχος

Ο ολοκληρωμένος ποιοτικός έλεγχος εφαρμόζεται σε όλη τη διαδικασία, από την προμήθεια πρώτων υλών έως την τελική επιθεώρηση. Κάθε τελικό προϊόν υποβάλλεται σε έλεγχο διαστάσεων 100% και έλεγχο διαρροής πριν φύγει από το εργοστάσιο.

2. Υπηρεσίες προσαρμογής OEM/ODM

Προσφέρουμε προσαρμοσμένες υπηρεσίες για σπειρώματα, συσκευασία και σήμανση προϊόντων. Παρέχουμε δυνατότητες ταχείας απόκρισης για μη τυποποιημένες προδιαγραφές και ειδικές απαιτήσεις υλικού.

3. Ιδιαίτερα ανταγωνιστική εργοστασιακή τιμολόγηση

Ως προμηθευτής απευθείας από το εργοστάσιο, προσφέρουμε μειωμένες τιμές και κλιμακωτά κίνητρα με βάση τον όγκο.

4. Μακροπρόθεσμες, κερδοφόρες συνεργασίες

Επιδιώκουμε ενεργά να δημιουργήσουμε μακροχρόνιες σχέσεις συνεργασίας με χονδρεμπόρους, εταιρείες μηχανικών και εργολάβους σωληνώσεων. V. Συστάσεις σχετικά με προϊόντα

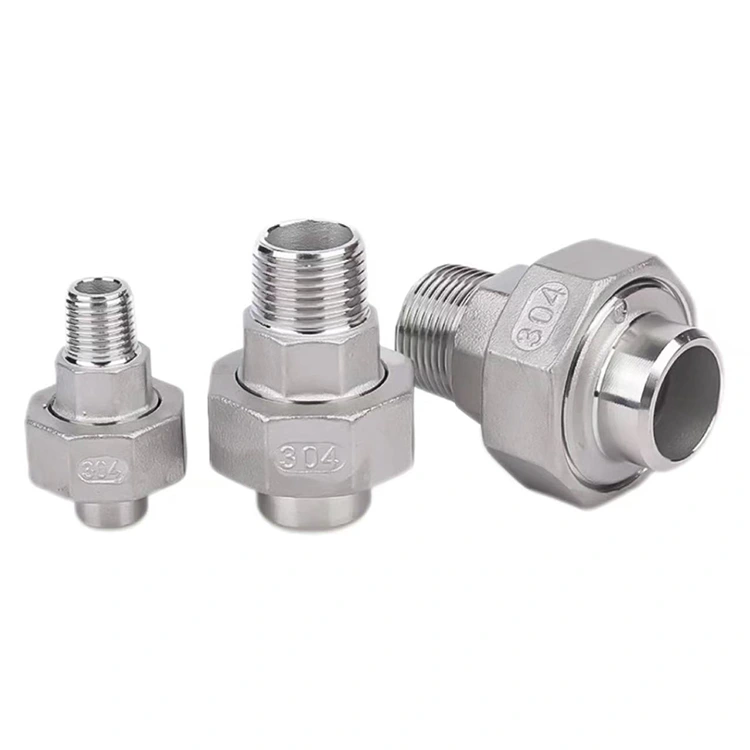

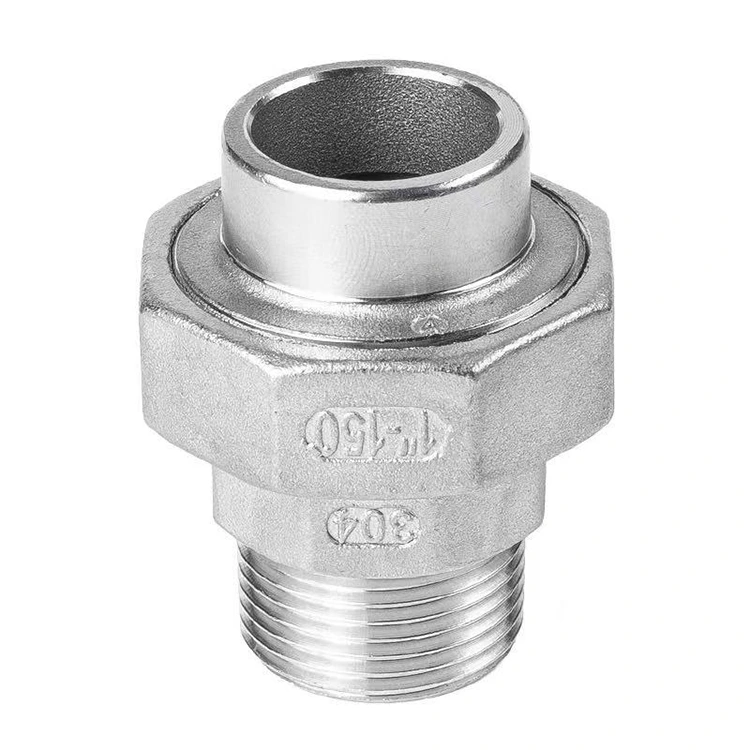

Η εταιρεία μας κατασκευάζει επίσης ένα συμπληρωματικό προϊόν στην ίδια σειρά: μια ένωση που διαθέτει εξωτερικό σπείρωμα στο ένα άκρο και σύνδεση συγκόλλησης στο άλλο. Το ένα άκρο χρησιμοποιεί ένα εξωτερικό σπείρωμα για τη σύνδεση με εσωτερικά σπειρώματα εξαρτήματα, ενώ το άλλο διαθέτει διαμόρφωση συγκόλλησης άκρου. Αυτά τα δύο προϊόντα αλληλοσυμπληρώνονται τέλεια, καλύπτοντας πλήρως τις απαιτήσεις σύνδεσης τόσο σε συστήματα σωληνώσεων με σπείρωμα όσο και σε συγκολλημένα συστήματα. Προσκαλούμε θερμά τόσο τους νέους όσο και τους υπάρχοντες πελάτες να ρωτήσουν και να κάνουν παραγγελίες.

Σύναψη

Η επιλογή του γυναικείου νήματος Zhejiang Shenchi x Butt-Weld Union—με περήφανη κατασκευή στην Κίνα—σημαίνει την επιλογή πρωτοποριακού σχεδιασμού, αξιόπιστης απόδοσης και βολικής συντήρησης. Ανυπομονούμε να συνεργαστούμε με χονδρεμπόρους σε όλο τον κόσμο για να οικοδομήσουμε ένα καλύτερο μέλλον μαζί.
