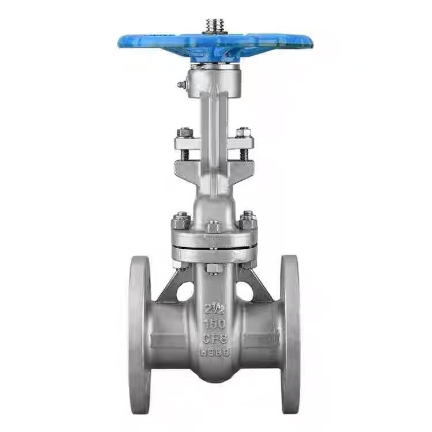

Αμερικάνικη τυπική ανερχόμενη βαλβίδα πύλης με φλάντζα στελέχους

Αρχή λειτουργίας της βαλβίδας πύλης με φλάντζα ανερχόμενου στελέχους ASME

Όταν ο χειριστής περιστρέφει τον χειροτροχό, ο χειροτροχός οδηγεί το στέλεχος της βαλβίδας να περιστραφεί. Το τραπεζοειδές σπείρωμα στο πάνω άκρο του στελέχους της βαλβίδας εμπλέκεται με το παξιμάδι στελέχους βαλβίδας, μετατρέποντας την περιστροφική κίνηση σε αξονική γραμμική κίνηση. Εφόσον το στέλεχος της βαλβίδας και η πύλη είναι συνδεδεμένα, το στέλεχος βαλβίδας θα οδηγήσει την πύλη να ανέβει ή να πέσει μαζί.

Για να ανοίξετε τη βαλβίδα, γυρίστε τον χειροτροχό αριστερόστροφα. Το στέλεχος της βαλβίδας οδηγεί την πύλη να κινηθεί προς τα πάνω με γραμμική κίνηση, προκαλώντας την απεμπλοκή της πύλης από την έδρα της βαλβίδας. Όταν η πύλη ανυψωθεί σε ύψος ίσο με το διπλάσιο της ονομαστικής διαμέτρου της βαλβίδας, η δίοδος του υγρού είναι εντελώς ανεμπόδιστη και η βαλβίδα βρίσκεται στην πλήρως ανοιχτή θέση. Κατά τη λειτουργία, ο χειροτροχός συνήθως στρέφεται στη θέση όπου δεν μπορεί να περιστραφεί περαιτέρω και, στη συνέχεια, γυρίζει πίσω μισή στροφή σε μία στροφή για να επιτευχθεί η πλήρως ανοιχτή θέση, αποτρέποντας το κλείδωμα του στελέχους της βαλβίδας λόγω αλλαγών θερμοκρασίας.

Για να κλείσετε τη βαλβίδα, γυρίστε τον χειροτροχό δεξιόστροφα. Το στέλεχος της βαλβίδας οδηγεί την πύλη να κινηθεί προς τα κάτω με γραμμική κίνηση, προκαλώντας την πίεση της πύλης πάνω στην έδρα της βαλβίδας. Η ροπή που εφαρμόζεται από τον χειροτροχό δημιουργεί μια εξαναγκασμένη δύναμη στεγανοποίησης και η πίεση του μέσου στον αγωγό πιέζει επίσης την πύλη πάνω στην άλλη έδρα βαλβίδας, σχηματίζοντας ένα αποτέλεσμα αυτοσφράγισης. Αυτή η διπλή δράση εξασφαλίζει μηδενική διαρροή όταν είναι κλειστό.

Το βασικό χαρακτηριστικό μιας βαλβίδας πύλης ανερχόμενου στελέχους είναι ότι το στέλεχος της βαλβίδας ανεβαίνει και πέφτει ταυτόχρονα με την πύλη. Οι χειριστές μπορούν να προσδιορίσουν οπτικά την ανοιχτή/κλειστή κατάσταση της βαλβίδας παρατηρώντας το μήκος του στελέχους της βαλβίδας που εκτείνεται πέρα ​​από το κάλυμμα της βαλβίδας - όσο περισσότερο εκτείνεται το στέλεχος, τόσο ευρύτερη είναι η βαλβίδα ανοιχτή. όταν το στέλεχος ανασυρθεί πλήρως, η βαλβίδα είναι κλειστή.

Είναι ιδιαίτερα σημαντικό να σημειωθεί ότι οι βαλβίδες αυλόπορτας ανερχόμενου στελέχους ASME (Αμερικανικού Προτύπου) μπορούν να χρησιμοποιηθούν μόνο σε πλήρως ανοιχτές ή πλήρως κλειστές θέσεις και δεν μπορούν να χρησιμοποιηθούν ως βαλβίδες ελέγχου. Εάν παραμείνει σε μερικώς ανοιχτή θέση για παρατεταμένο χρονικό διάστημα, το μέσο ροής υψηλής ταχύτητας θα διαβρώσει τις επιφάνειες στεγανοποίησης, προκαλώντας φθορά στην πύλη και την έδρα, οδηγώντας τελικά σε διαρροή της βαλβίδας. Επιπλέον, το μέσο μπορεί να ρέει από κάθε πλευρά της βαλβίδας πύλης προς οποιαδήποτε κατεύθυνση, εξαλείφοντας την ανάγκη να λαμβάνεται υπόψη η κατεύθυνση ροής κατά την εγκατάσταση και διευκολύνοντας τη διάταξη του χώρου.

Παράμετροι προϊόντος

Αντίσταση σε υψηλή θερμοκρασία και υψηλή πίεση

Οι βαλβίδες πύλης με φλάντζα στελέχους Shenchi ASME Standard Rising έχουν δύο βασικά πλεονεκτήματα απόδοσης: αντοχή σε υψηλή θερμοκρασία και αντοχή σε υψηλή πίεση. Το υλικό WCB μπορεί να αντέξει θερμοκρασίες έως και 425℃, ενώ ο ανοξείδωτος χάλυβας είναι κατάλληλος για μεγαλύτερο εύρος θερμοκρασίας. Κατηγορία πίεσης κατηγορίας 150, η πίεση λειτουργίας φτάνει τα 1,9 MPa σε θερμοκρασία δωματίου, υπερβαίνοντας το πρότυπο PN16. Οι σφραγίδες διατίθενται σε ανθεκτικούς σε υψηλές θερμοκρασίες τύπους PPL ή αδιάβροχους τύπους EPDM. Κατασκευασμένη στην Κίνα, η Shenchi εφαρμόζει ολοκληρωμένο ποιοτικό έλεγχο από τις πρώτες ύλες έως τα τελικά προϊόντα, εξασφαλίζοντας μακροχρόνια σταθερή λειτουργία υπό συνθήκες υψηλής θερμοκρασίας και υψηλής πίεσης.

Αξιόπιστη απόδοση υψηλής πίεσης που υπερβαίνει τα πρότυπα Κλάσης 150

Η τυπική βαλβίδα πύλης φλάντζας στελέχους ανερχόμενου στελέχους ASME B16.10 της Shenchi διαθέτει αξιόπιστη αντίσταση σε υψηλή πίεση. Η σύνδεση φλάντζας συμμορφώνεται με τα πρότυπα ASME B16.10, με ομοιόμορφα σφιγμένα μπουλόνια και ομοιόμορφη κατανομή πίεσης στα παρεμβύσματα. Η βαθμολογία Class 150 προσφέρει πίεση εργασίας 1,9 MPa σε θερμοκρασία δωματίου, με άφθονο μετρημένο περιθώριο πίεσης. Το πάχος του τοιχώματος του σώματος της βαλβίδας έχει σχεδιαστεί σύμφωνα με τα πρότυπα ASME, υπερβαίνοντας τα εθνικά πρότυπα για ενισχυμένη ασφάλεια. Η Shenchi προσφέρει βαλβίδες πύλης φλάντζας ανερχόμενου στελέχους ASME με έκπτωση. οι μαζικές αγορές πληρούν τις προϋποθέσεις για εκπτώσεις και εξασφαλίζουν μακροπρόθεσμη σταθερή λειτουργία υπό συνθήκες υψηλής πίεσης.

Υποστήριξη Factory Direct Procurement και OEM Customization

Η Shenchi, ως προμηθευτής βαλβίδων αυλόπορτας ανερχόμενου στελέχους ASME (American Standard), προσφέρει υπηρεσίες κατασκευής δειγμάτων. Προσφέρουμε εκπτωτικές βαλβίδες πύλης φλάντζας ανερχόμενου στελέχους ASME σε διαφανείς εργοστασιακές τιμές, εξαλείφοντας τις σημάνσεις μεσαζόντων. Υποστηρίζουμε την προσαρμογή ODM και OEM. υλικά, διάμετροι, πρότυπα φλάντζας και μέθοδοι λειτουργίας μπορούν όλα να προσαρμοστούν στις ανάγκες σας. Οι βαλβίδες πύλης φλάντζας ανερχόμενου στελέχους ASME είναι εύκολες στη συντήρηση, με απλή δομή και χαμηλό κόστος συντήρησης. Κατασκευασμένο στην Κίνα, οι βαλβίδες πύλης φλάντζας ανερχόμενου στελέχους Shenchi ASME είναι αξιόπιστες σε ποιότητα και έχουν σταθερούς χρόνους παράδοσης. Οι παγκόσμιοι πελάτες είναι ευπρόσδεκτοι να επικοινωνήσουν με τη Shenchi για λεπτομερείς τεχνικές παραμέτρους και τις τελευταίες προνομιακές προσφορές.
