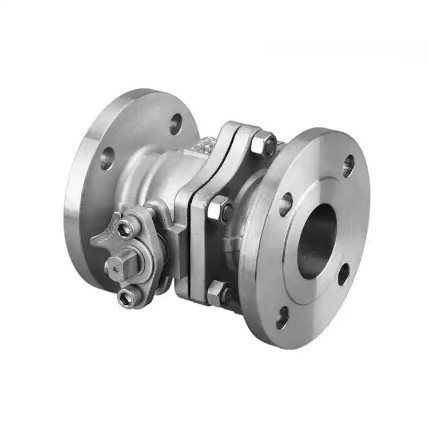

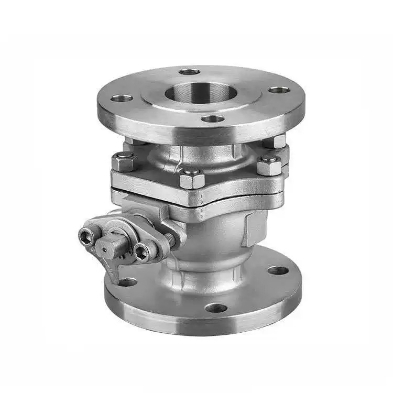

Σφαίρα με φλάντζα American Standard

Αρχή λειτουργίας

Η ροή των μέσων ελέγχεται περιστρέφοντας την μπάλα κατά 90°.

Μια διαμπερής οπή με την ίδια διάμετρο με τον σωλήνα βρίσκεται στο κέντρο της μπάλας. Όταν η λαβή ή ο ενεργοποιητής περιστρέφει τη σφαίρα κατά 90° έως ότου η διαμπερής οπή ευθυγραμμιστεί με τον άξονα του σωλήνα, τα μέσα ρέουν ελεύθερα χωρίς εμπόδια, η βαλβίδα είναι πλήρως ανοιχτή και η αντίσταση ροής είναι σχεδόν μηδενική. Όταν η σφαίρα περιστρέφεται άλλες 90° έως ότου η διαμπερής οπή είναι κάθετη στον σωλήνα, η συμπαγής σφαιρική επιφάνεια εμποδίζει εντελώς τη δίοδο, η βαλβίδα κλείνει και επιτυγχάνεται αξιόπιστη διακοπή λειτουργίας.

Η American Standard Flanged Ball Valve υιοθετεί έναν αμφίδρομο σχεδιασμό στεγανοποίησης, επιτρέποντας στα μέσα να εισέρχονται από οποιαδήποτε κατεύθυνση χωρίς περιορισμούς κατεύθυνσης ροής. Οι μαλακές στεγανοποιήσεις (PTFE/PPL) επιτυγχάνουν μηδενική διαρροή, ενώ οι σκληρές στεγανοποιήσεις είναι κατάλληλες για υψηλή θερμοκρασία και υψηλή πίεση. Το στέλεχος βαλβίδας διαθέτει μια δομή κατά της εκρήξεως για να διασφαλίζει την ασφάλεια και την αξιοπιστία υπό υψηλή πίεση. Οι τυπικές σφαιρικές βαλβίδες φλάντζας Shenchi ASME κατασκευάζονται αυστηρά σύμφωνα με τα πρότυπα API 608, προσφέροντας γρήγορη λειτουργία και σφιχτή στεγανοποίηση, καθιστώντας τις ιδανικές βαλβίδες διακοπής για τους τυπικούς αγωγούς ASME στις βιομηχανίες πετρελαίου, χημικών και φυσικού αερίου.

Παράμετροι προϊόντος

Όνομα προϊόντος: American Standard Flanged Ball Valve	προδιαγραφές: (1/8"-4") DN6-DN100
Ονομαστική πίεση: PN16	Υλικό αμαξώματος: WCB, SUS304 (CF8), SUS316L (CF3M) Υλικό σώματος: WCB, SUS304 (CF8), SUS316L (CF3M)
Πρότυπα: ANSI, BS, DIN, ISO, JIS	Εφαρμοσμένη θερμοκρασία: -20℃ ~ +150℃ (κανονική), έως +350 ℃ (υψηλή θερμοκρασία), έως -196 ℃ (χαμηλή θερμοκρασία)
Εσωτερικό μεταλλικό υλικό: WCB, SUS304 (CF8), SUS316L (CF3M)	Μέση θερμοκρασία: Υψηλή θερμοκρασία, χαμηλή θερμοκρασία, μέτρια θερμοκρασία, κανονική θερμοκρασία
Μέθοδος Λειτουργίας: Manua	Σφραγίδες: EPDM, PPL
Μέθοδος σύνδεσης: Σύνδεση με φλάντζα	Εφαρμογές: Νερό, αέρας, αέριο, λάδι, υγρά κ.λπ.
Προέλευση: Κίνα Προέλευση: Κίνα Προέλευση: Κίνα Προέλευση: Κίνα	Δείγμα: Δείγματα διαθέσιμα

Βασικά σημεία δομής και σχεδίασης

Οι υψηλής ποιότητας American Standard Flanged Ball Valves Shenchi διαθέτουν μια δομή πυρήνα που περιλαμβάνει το σώμα της βαλβίδας, τη σφαίρα, το στέλεχος και τα στεγανοποιητικά έδρανα. Η μπάλα μπορεί να είναι είτε σχέδιο αιωρούμενης μπάλας (DN50 και κάτω) είτε σχέδιο σταθερής μπάλας (DN50 και άνω). Η διαμπερής οπή της μπάλας ταιριάζει με την εσωτερική διάμετρο του σωλήνα, με αποτέλεσμα σχεδόν μηδενική αντίσταση ροής όταν είναι πλήρως ανοιχτό. Μια δομή αντι-φουσκώματος στελέχους εμποδίζει το στέλεχος να πετάξει έξω υπό υψηλή πίεση. Μια αντιστατική συσκευή εξασφαλίζει αγωγιμότητα μεταξύ της σφαίρας και του στελέχους, αποτρέποντας τη συσσώρευση στατικού ηλεκτρισμού. Για σφαιρικές βαλβίδες φλάντζας ASME με διαθέσιμες τιμές, η Shenchi παρέχει λεπτομερείς πίνακες τεχνικών παραμέτρων για να διευκολύνει την ακριβή επιλογή μοντέλου και τον υπολογισμό του προϋπολογισμού για τους πελάτες.
