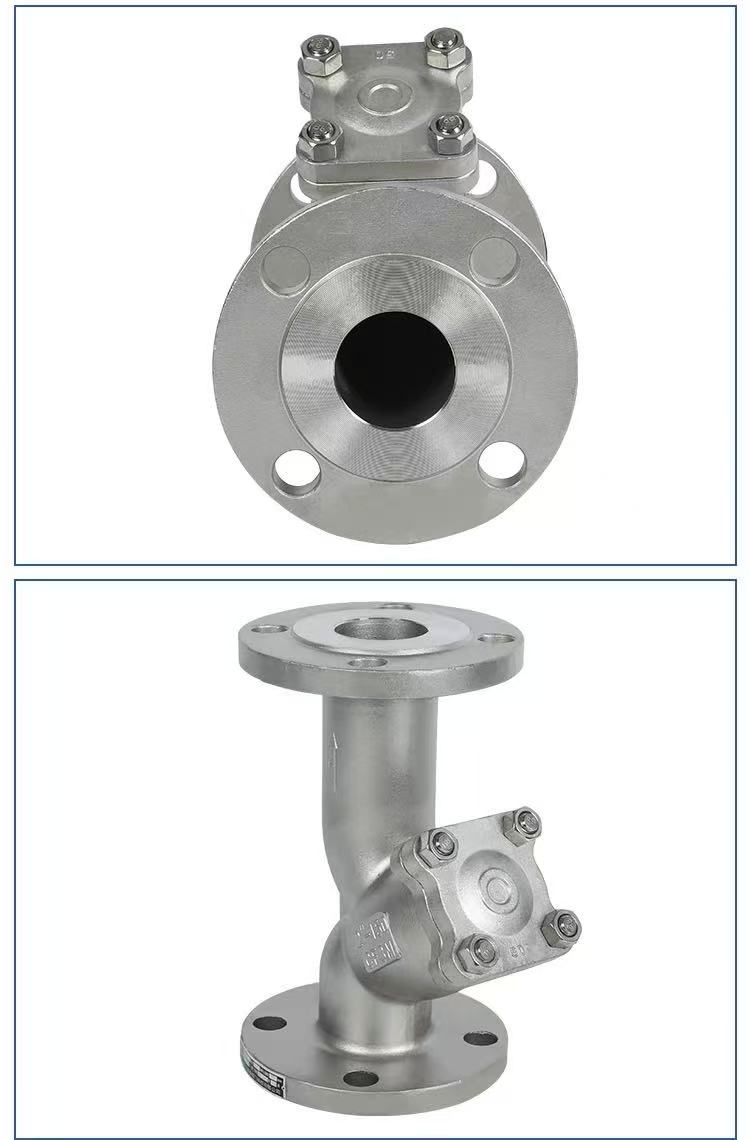

Φίλτρο American Standard Flange τύπου Y

Αρχή Εργασίας

Το ενσωματωμένο φίλτρο τύπου Y American Standard Flange του εργοστασίου Shenchi λειτουργεί με βάση την αρχή της παρακολούθησης της οθόνης φίλτρου. Το μέσο εισέρχεται στο περίβλημα από το άκρο εισόδου και ρέει μέσω της οθόνης φίλτρου μέσα στη δομή σχήματος Υ. Οι στερεές ακαθαρσίες μπλοκάρονται μέσα στην οθόνη του φίλτρου, ενώ το καθαρό μέσο διέρχεται και εξέρχεται από το άκρο εξόδου. Το συνολικό εμβαδόν της σήτας του φίλτρου είναι 3-4 φορές το εμβαδόν διατομής του σωλήνα, με αποτέλεσμα χαμηλή αντίσταση και γρήγορη ροή. Για την αποστράγγιση, ξεβιδώστε το κάτω βύσμα ή αφαιρέστε το κάλυμμα της φλάντζας, αφαιρέστε την οθόνη του φίλτρου, καθαρίστε την και, στη συνέχεια, τοποθετήστε την ξανά. Το κύριο σώμα είναι κατασκευασμένο από υλικά WCB, SUS304 (CF8) ή SUS316L (CF3M), χρησιμοποιώντας μια ολοκληρωμένη διαδικασία χύτευσης, με αποτέλεσμα ένα απρόσκοπτο περίβλημα και αξιόπιστη αντοχή στην πίεση. Τα προϊόντα Shenchi είναι κατάλληλα για διήθηση ακαθαρσιών σε αγωγούς που χρησιμοποιούνται σε βιομηχανίες πετρελαίου, χημικών και επεξεργασίας νερού.

Παράμετροι προϊόντος

Όνομα προϊόντος: Φίλτρο τύπου Y American Standard Flange	Προδιαγραφές: (1/8"-4") DN6-DN100Προδιαγραφές: (1/8"-4") DN6-DN100
Ονομαστική πίεση: PN16	Υλικό σώματος: WCB, SUS304 (CF8), SUS316L (CF3M)
Πρότυπα: ANSI, BS, DIN, ISO, JIS	Εφαρμοσμένη θερμοκρασία: -20℃ ~ +150℃ (κανονική), έως +350 ℃ (τύπος υψηλής θερμοκρασίας), έως -196 ℃ (τύπος χαμηλής θερμοκρασίας)
Εσωτερικό μεταλλικό υλικό: WCB, SUS304 (CF8), SUS316L (CF3M)	Μέση θερμοκρασία: Υψηλή θερμοκρασία, χαμηλή θερμοκρασία, μέτρια θερμοκρασία, κανονική θερμοκρασία
Μέθοδος Λειτουργίας: Εγχειρίδιο	Σφραγίδες: EPDM, PPL
onnection Μέθοδος: Σύνδεση με φλάντζα	Εφαρμογές: Νερό, αέρας, αέριο, λάδι, υγρά κ.λπ.
Προέλευση: Κίνα	Δείγμα: Δείγματα διαθέσιμα

Βασικά σημεία για την εγκατάσταση

Επιβεβαίωση κατεύθυνσης, ευθυγράμμιση και σύσφιξη φλάντζας και υποστήριξη και προστασία αγωγού.

Όταν εγκαθιστάτε φίλτρα τύπου Y Shenchi American Standard Flange, δώστε προσοχή σε τρία βασικά σημεία: Αρχικά, επιβεβαιώστε την κατεύθυνση ροής. Το βέλος στο σώμα της βαλβίδας θα πρέπει να ευθυγραμμίζεται με τη μέση κατεύθυνση ροής και το πλέγμα του φίλτρου πρέπει να τοποθετείται στραμμένο προς τα κάτω για να διευκολύνεται η καθίζηση των ακαθαρσιών. Δεύτερον, εξασφαλίστε ευθυγράμμιση και σύσφιξη της φλάντζας. Οι επιφάνειες της φλάντζας πρέπει να είναι παράλληλες και ομόκεντρες, η φλάντζα να είναι στο κέντρο και οι βίδες να σφίγγονται διαγώνια σταδιακά για να αποφευχθεί η παραμόρφωση του κελύφους. Τρίτον, παρέχετε υποστήριξη αγωγού και προστασία προ-φίλτρου. Το φίλτρο δεν πρέπει να αντέχει το βάρος του αγωγού. ο αγωγός πρέπει να καθαριστεί πριν την εγκατάσταση για να αφαιρεθούν μεγάλα σωματίδια. Η Shenchi παρέχει λεπτομερείς οδηγίες εγκατάστασης, υποστηρίζει προσαρμογή ODM/OEM και το μέγεθος του πλέγματος φίλτρου μπορεί να ρυθμιστεί όπως απαιτείται για να διασφαλιστεί η μακροπρόθεσμη σταθερή λειτουργία του φίλτρου.

Αποτελεσματικά φιλτραρισμένες ουσίες

Τα τυπικά φίλτρα φλάντζας Shenchi ASME τύπου Y φιλτράρουν κυρίως στερεά αιωρούμενα υλικά σε μέσα αγωγών. Αυτό περιλαμβάνει: σκωρίες συγκόλλησης, ρινίσματα σιδήρου και υπολείμματα σκουριάς από τη συγκόλληση σωληνώσεων. άμμος, χώμα, ίνες κάνναβης και υπολείμματα στεγανοποιητικού που έχουν απομείνει από την κατασκευή. σωματίδια, κρύσταλλοι και ιζήματα που μεταφέρονται από τα ίδια τα μέσα. λέπια σκουριάς και θραύσματα αλάτων από το γηρασμένο και ξεφλουδισμένο εσωτερικό τοίχωμα του αγωγού. και ρινίσματα μετάλλων και άλλες ακαθαρσίες στο λιπαντικό λάδι. Η ακρίβεια φιλτραρίσματος είναι επιλέξιμη από 50-300 mesh, ανάλογα με την απαιτούμενη καθαριότητα των μέσων. Κατασκευασμένο στην Κίνα, τα τυπικά φίλτρα τύπου φλάντζας ASME τύπου Y είναι κατασκευασμένα από υλικά WCB, SUS304 και SUS316L, προσφέροντας αντοχή στη διάβρωση και προσαρμοστικότητα σε διάφορα μέσα.

Ουσίες ακατάλληλες για διήθηση

Τα φίλτρα τύπου Υ με φλάντζα ASME B Shenchi δεν είναι κατάλληλα για το φιλτράρισμα των ακόλουθων ουσιών: χημικές ουσίες διαλυμένες στο μέσο (όπως άλατα σε άλμη, οξέα και αλκάλια σε διαλύματα). γαλακτώματα λαδιού-νερού. παχύρρευστοι πάστες ή κολλοειδή. ινώδεις μαλακές ακαθαρσίες (που μπορεί να διεισδύσουν ή να τυλιχτούν γύρω από την οθόνη του φίλτρου). και αέριες προσμείξεις σε αέρια μέσα. Για αυτά τα μέσα, πρέπει να επιλεγούν άλλοι τύποι φίλτρων. Όταν πουλάτε φίλτρα τύπου Y φλάντζας ASME B, η Shenchi θα επιβεβαιώσει τα χαρακτηριστικά των μέσων με τον πελάτη για να αποφύγει τη λανθασμένη επιλογή. Τα φίλτρα τύπου Y φλάντζας ASME B με τιμοκαταλόγους περιλαμβάνουν λεπτομερείς οδηγίες επιλογής.
